סדרת המסכים המתקדמת והחדשה יותר של סימנס המבוססת על טכנולוגיית WinCC Unified (מסכי מגע ובקרה ברמות ביצועים שונות).
Comfort Panels – מסכי עילית (High-end) המספקים ביצועים גבוהים, פונקציונליות רבה ותצוגה צבעונית ומוארת במיוחד לתנאי תעשייה קשים.
Basic Panels – מסכים בסיסיים וחסכוניים המיועדים ליישומים קטנים או בינוניים ברמת המכונה.
Mobile Panels – מסכי הפעלה ניידים המאפשרים לטכנאים ולמפעילים לשоט במכונה מכל נקודה בשטח הייצור.
מסכי Siemens HMI בנויים לפי מבנה קוד קבוע של סימנס. הבנת המבנה מאפשרת לדעת מראש מהם דור המסך, המשפחה שלו, גודל התצוגה, סוג התפעול וממשקי התקשורת בלחיצה אחת.
כל מק”ט של מסך HMI מתחיל באותיות 6AV ומורכב מ-16 תווים (למשל: 6AV2124-0GC01-0AX0).
6AV)6AV – קוד ייעודי לכל מוצרי הוויזואליזציה, מסכי ה-HMI ותוכנות הבקרה (WinCC) של סימנס.
6AV6... – דור קלאסי / ישן (Legacy): מסכים מהדורות הקודמים (כמו TP177, MP277, OP77) או מסכי Basic דור ראשון.
6AV2... – דור מודרני (TIA Portal): המסכים העדכניים של סימנס, כולל Basic Gen 2, Comfort, Unified ו-Mobile Panels. Siemens
6AV7... – מחשבים תעשייתיים (Panel PC): מחשב תעשייתי שלם המשולב בתוך מסך מגע.
הספרות במרכז המק”ט הגדרות את רמת הביצועים והפונקציונליות של המסך:
אותיות וספרות אלו מציינות את מאפייני החומרה של המסך:
סוג תפעול המשתמש: HMI Siemens
TP (Touch Panel): מסך מגע בלבד (למשל TP700 Comfort).
OP (Operator Panel): תפעול באמצעות מקשים פיזיים בלבד (ללא מגע).

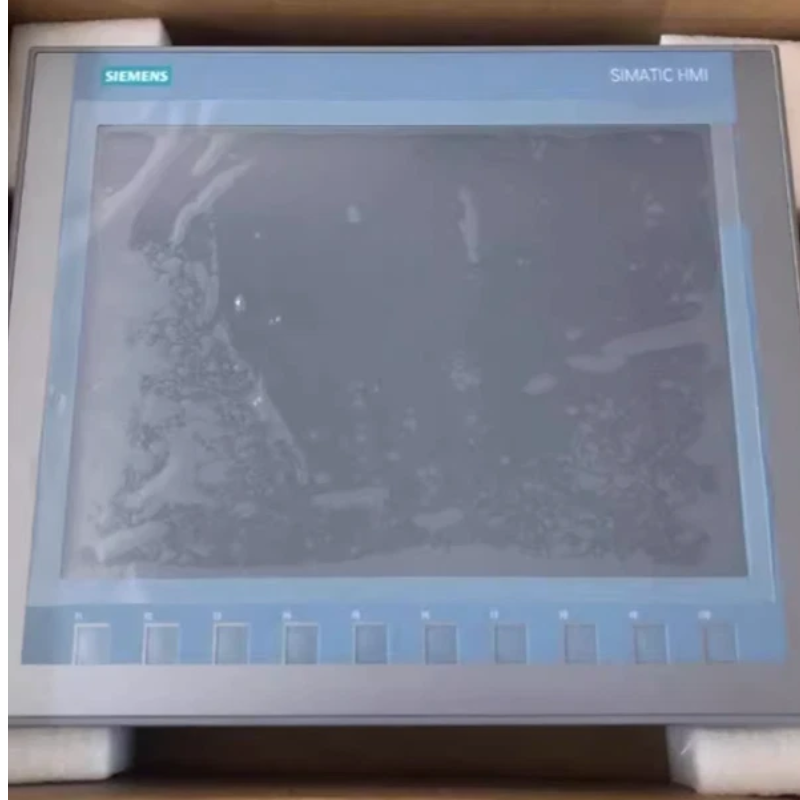

KTP (Key & Touch Panel): שילוב של מסך מגע ומקשים פיזיים.
גודל התצוגה (באינצ’ים):
0DB / 0BB = 4 אינץ’
0GC / 2GB = 7 אינץ’
0JC = 9 אינץ’
0MC = 12 אינץ’
0XC / 0QC = 15–22 אינץ’
החלק האחרון במק”ט (למשל -0AX0 או -0AA0) מגדיר תכונות תקשורת וסביבה:
פרוטוקול תקשורת: הבדל בין דגמים הכוללים חיבור PROFINET (Ethernet) בלבד לבין דגמים הכוללים גם PROFIBUS / MPI.
דגמים ייעודיים לתנאים מיוחדים:
Hygienic / Stainless Steel: ציפוי נירוסטה ומותאם לתעשיית המזון והתרופות.
Outdoor: מסכים עם תאורה מוגברת ועמידות לקרינת UV לעבודה מחוץ למבנה.
אם מופיע המק”ט 6AV2 124-0GC01-0AX0:
6AV2 = דור מודרני (TIA Portal)
124 = סדרת Comfort Panel
0GC = גודל 7 אינץ’
0AX0 = כולל ממשקי תקשורת PROFINET + PROFIBUS (שם המוצר: SIMATIC HMI TP700 Comfort)
מפרט טכני מלא לדגם הנפוץ SIMATIC HMI TP700 Comfort דוגמא (מק”ט: 6AV2124-0GC01-0AX0):
סוג מסך: TFT רחב (Widescreen)
גודל אלכסון: 7 אינץ’ (רוחב: 152.4 מ”מ, גובה: 91.4 מ”מ)
רזולוציה: 800 × 480 פיקסלים
מספר צבעים: 16.7 מיליון צבעים (16 מליון)
סוג תפעול: מסך מגע אנלוגי-רזיסטיבי (Touch operation)
תאורה אחורית (Backlight): מסוג LED (ניתנת לעמעום לחיסכון באנרגיה דרך PROFIenergy)
מעבד: מסדרת X86
זיכרון תצורה (Configuration Memory): 12 מגה-בייט (MB) לנתוני משתמש
זיכרון הרחבה: אפשרות לחיבור כרטיסי זיכרון מסוג Multi Media Card (עד 128MB) או Secure Digital (SD) (עד 2GB), וכן חיבור USB
מערכת הפעלה: Windows CE 6.0 (משולבת/Embedded)
תוכנת הנדסה/תצורה: WinCC Comfort (גרסה V11 ומעלה, או דרך פורטל TIA Portal)
PROFINET: חיבורי Ethernet כפולים (עם מתג מובנה – Switch) לתקשורת תעשייתית מהירה.
MPI / PROFIBUS DP: ממשק טורפי לחיבור לבקרים ותיקים יותר של סימנס.
חיבורי USB: חיבורי USB хоסט (Host) לחיבור עכבר, מקלדת, או התקני אחסון ניידים.
מתח הזנה: 24 וולט סקאלת זרם ישר (DC), בטווח מותר של 19.2V עד 28.8V
צריכת זרם טיפוסית: כ-0.5 אמפר
מידות חיצוניות של החזית: רוחב 214 מ”מ / גובה 158 מ”מ / עומק כולל כ-63 מ”מ
מידות חיתוך להרכבה בפנל (Panel Cutout): רוחב 198 מ”מ / גובה 142 מ”מ
דרגת הגנה בחזית: IP65 (עמיד באבק ומתזי מים בתנאי תעשייה, מתאים גם לשימוש חיצוני מוגן)
משקל: כ-1.4 ק”ג
