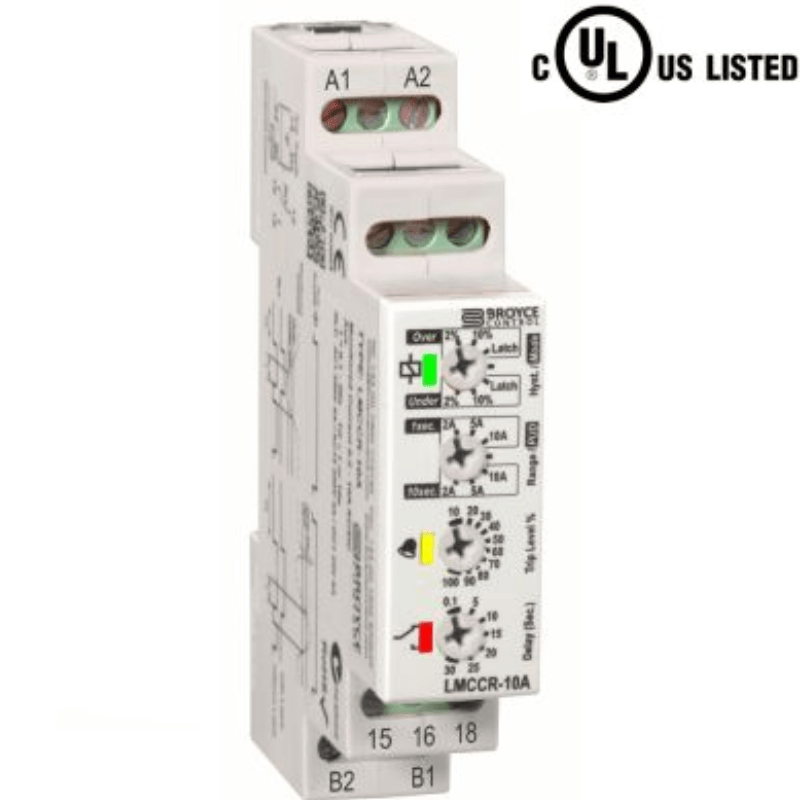

ניטור זרם חסר או עודף (ניתן לבחירה)
3 טווחי זרם לבחירה (2A, 5A או 10A)
רמת הפעלה (Trip), היסטרזיס ושרטוט השהיית זמן מתכווננים + נעילה (Latch)
אספקת עזר מבודדת
יציאת ממסר SPDT
רוחב 17.5 מ”מ, התקנה על מסילת DIN
רשום ב-UL
המוצר מתוכנן לניטור זרם במעגל הזנה לעומס. נדרשת אספקת עזר (להפעלת היחידה) כדי שהמוצר יפעל.
בפעולה רגילה, הממסר נמצא במצב מופעל (הזרם המנוטר נמצא מעל רמת ההפעלה המוגדרת). כאשר הזרם יורד מתחת לרמת ההפעלה, הממסר יתנתק (יחזור למצב הרפיה) לאחר השהיית הזמן המוגדרת. על הזרם לעלות מעل רמת ההפעלה בתוספת ההיסטרזיס לפני שהממסר יופעל מחדש.
בפעולה רגילה, הממסר נמצא במצב מופעל (הזרם המנוטר נמצא מתחת לרמת ההפעלה המוגדרת). כאשר הזרם עולה מעל רמת ההפעלה, הממסר יתנתק (יחזור למצב הרפיה) לאחר השהיית הזמן המוגדרת. על הזרם לרדת מתחת לרמת ההפעלה פחות ההיסטרזיס לפני שהממסר יופעל מחדש
תכונות עיקריות:
מארז דק ברוחב 17.5 מ”מ להתקנה על מסילת DIN.
מבוסס מיקרופרוסורד.
ניטור True RMS (ערך שורש ממוצע ריבועי אמיתי).
כניסת ניטור זרם (0.2 – 10A) מחולקת ל-3 טווחי בחירה.
ניטור זרם חסר (Under) או עודף (Over) לבחירה.
אפשרות לבחירת היסטרזיס או נעילה (Latch).
רמת הפעלה (Trip Level) וזמן השهיה מתכווננים.
אספקת עזר מבודדת (24 – 230V AC/DC).
יציאת ממסר SPDT יחידה (8A).
חיווי חזותי באמצעות נוריות LED: ירוק (מתח עזר), צהוב (אזעקה), אדום (מצב ממסר).
תכונות עיקריות:
מארז דק ברוחב 17.5 מ”מ להתקנה על מסילת DIN.
מבוסס מיקרופרוסורד.
ניטור True RMS (ערך שורש ממוצע ריבועי אמיתי).
כניסת ניטור זרם (0.2 – 10A) מחולקת ל-3 טווחי בחירה.
ניטור זרם חסר (Under) או עודף (Over) לבחירה.
אפשרות לבחירת היסטרזיס או נעילה (Latch).
רמת הפעלה (Trip Level) וזמן השهיה מתכווננים.
אספקת עזר מבודדת (24 – 230V AC/DC).
יציאת ממסר SPDT יחידה (8A).
חיווי חזותי באמצעות נוריות LED: ירוק (מתח עזר), צהוב (אזעקה), אדום (מצב ממסר).
מתח אספקת עזר U (מסופים A1, A2): בין 24 ל-230V AC/DC.
טווח תדרים (למתחי AC): בין 48 ל-63Hz.
תנודת מתח מותרת: +15% / -10%.
קטגוריית מתח יתר: III לפי תקן IEC 60664.
מתח עמידה מדורג בהלם: 4kV (1.2/50µS) לפי תקן IEC 60664.
צריכת הספק (מקסימלית):
בזרם חילופין (AC): בין 0.84VA (ב-24V) ל-1.4VA (ב-230V).
בזרם ישר (DC): בין 0.6W (ב-24V) ל-0.53W (ב-230V).
מצבי ניטור: זרם חסר (Under) או עודף (Over) לבחירה.
היסטרזיס: 2% או 10% (ניתן לבחירה).
נעילה (Latch): מופעלת באמצעות מתג בורר המצבים.
טווחי ניטור: 0.2 – 2A, 0.5 – 5A, 1 – 10A.
רמת הפעלה (Trip Level): 10% עד 100% מטوق הניטור הנבחר.
השהיית זמן (t): 0.1 עד 30 שניות (מרגע התרחשות התקלה ועד לניתוק הממסר).
השהיית הפעלה ראשונית (Td): 1 או 10 שניות.
זמן איפוס (Reset Time): 100 מילישניות.
דיוק: ±1% מהקנה המידה המרבי המלא.
דיוק כוונון: מתחת ל-5% מהקנה המידה המרבי.
דיוק חזרה: ±0.5% בתנאים קבועים.
סחיפה כתלות בטמפרטורה: ±0.05% מעלות צלזיוס.
סחיפה כתלות במתח: ±0.2% לוולט.
כניסת ניטור (מסופים B1, B2): 0.01 עד 12A AC/DC.
תדר כניסה: DC, בין 48 ל-70Hz.
דירוג כניסה מרבי: 1.2 פי 10A.
עומס יתר: 20A למשך שנייה אחת.
מתח מערכת/רשת מרבי: 277V / 480V AC.
דירוג יציאת ממסר (מסופים 15, 16, 18): ממסר מסוג SPDT
AC1: 250V, 10A (2500VA)
AC15: 250V, 5A (למגע פתוח NO), 3A (למגע סגור NC)
DC1: 25V, 10A (250W)
אורך חיים חשמלי: מעל 150,000 פעולות בעומס מדורג.
טמפרטורת סביבה: 20°- עד 60°+ צלזיוס.
לחות יחסית: עד 95%.
חומר מארז: פלסטיק כתום מעכב בעירה ברמת UL94.
משקל: כ-63 גרם.
תקנים ואישורים: עמידה בתקני CE, RoHS, ורישום UL.
