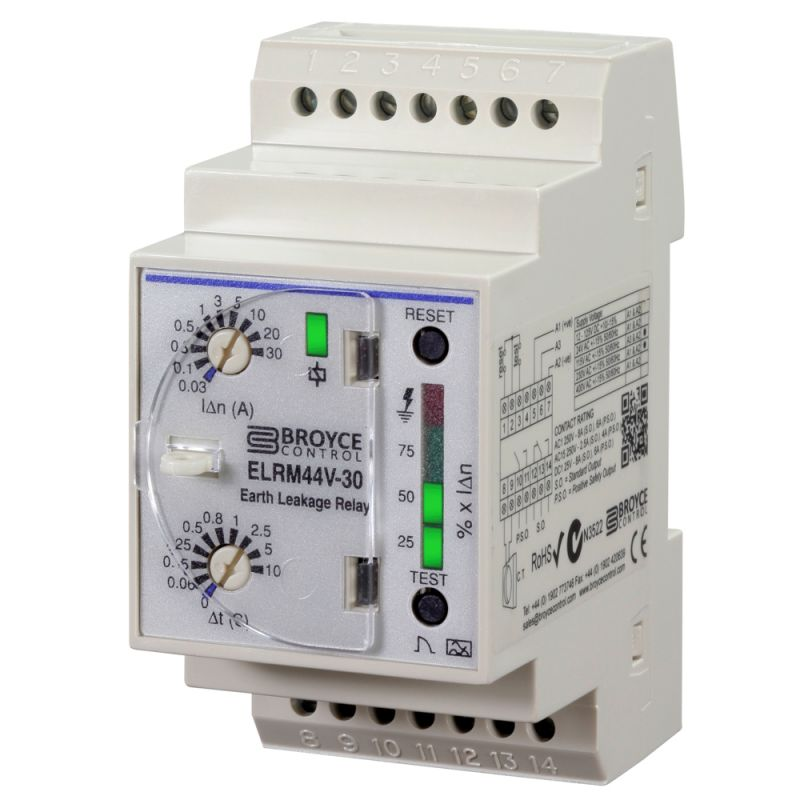

ממסר פחת מהדגם Broyce Control ELRM44V-30 הוא רכיב הגנה מקצועי ללוחות חשמל (ברוחב 44 מ”מ, להתקנה על פscale דין), המיועד למנוע שריפות ונזק לציוד כתוצאה מזליגת זרם לאדמה. הממסר עובד בשילוב עם שנאי זרם סיכומי חיצוני (טורואיד / CBCT).
הגנה מסוג Type A: בניגוד לממסרי פחת בסיסיים (Type AC) המזהים רק זרם זליגה חילופין סינוסואידלי טהור, דגם זה מזהה גם זרמי זליגה ישרים פועמים (Pulsating DC). הגנה זו קריטית במערכות מודרניות הכוללות ווסתי מהירות (אינוורטרים), ספקי כוח אלקטרוניים, עמדות טעינה לרכב חשמלי ותאורת LED.
תצוגת ברגרף (LED Bar Graph): בחזית המכשיר קיימת תצוגת לדים המראה בזמן אמת את רמת הזליגה הנוכחית במערכת (במדרגות של 25%, 50%, ו-75% מערך הניתוק שהוגדר). מאפיין זה מאפשר לצוותי התחזוקה לזהות התפתחות של תקלת בידוד עוד לפני שהממסר קופץ ומנתק את הציוד.
מנגנון הגנה מפני נתק בשנאי (CBCT): אם החיווט בין הממסר לטורואיד החיצוני מתנתק או נפגם, הממסר יזהה זאת מיד, נורית ה-Tripped האדומה תהבהב, והמכשיר יבצע ניתוק הגנתי יזום.
כדי למנוע הקפצות שווא או אי-תגובה בזמן אמת, יש להקפיד על הכללים הבאים בזמן החיווט:
העברת מוליכי הזרם: יש להעביר את כל מוליכי הפאזות ואת מוליך האפס (במערכת עם אפס) דרך מרכז הטורואיד.
בידוד מוליך ההארקה (PE): אסור בשום אופן להעביר את מוליך ההארקה הירוק/צהוב בתוך הטורואיד. אם הוא יעבור בפנים, השדות המגנטיים יבטלו זה את זה והממסר יהיה “עיוור” לזליגה.
מרחק וחיווט הטורואיד: אם המרחק בין הממסר לטורואיד עולה על מטר אחד, חובה להשתמש בכבל זוג שזור (Twisted Pair) לחיבור ההדקים 8 ו-9, כדי למנוע מהפרעות אלקטרומגנטיות (EMI) לגרום להקפצות שווא.
כחלק מהמחויבות שלנו לספק פתרונות טכנולוגיים מתקדמים בתחום הבקרה והניטור, אנו פועלים בשיתוף פעולה ישיר והדוק עם HOBUT, ובכך מבטיחים ללקוחותינו גישה למוצרים מקוריים, אחריות יצרן מלאה, מקצועיות תמיכה טכנית מקיפה וזמינות של טכנולוגיות העילית של המותג תוצרת אנגליה בשוק הישראלי .
אנו משווקים, מספקים ומעניקים תמיכה טכנית לכלל מגוון מוצרי הבקרה של HOBUT. למידע נוסף ושירות, פנו אלינו.
מפרט טכני
פונקציית ניטור: זליגה לאדמה (פחת)
סף ניתוק (Trip): $0.03 – 30\text{A}$
השהיית זמן: $0 – 10\text{s}$
יציאה (מגעים):
מגע מחליף יחיד ($1 \times \text{SPDT}$) בזרם של $8\text{A}$ (מגע למטרות איתות/סיגנל – S.O.)
מגע פתוח רגיל יחיד ($1 \times \text{SPNO}$) בזרם של $6\text{A}$ (מגע להפעלת הגנה/ניתוק – P.S.O.)
הנתונים תקפים עבור מתח של $250\text{V}$ (בסיווג עומס AC1)
מידות (במ”מ): רוחב: 44, גובה: 85, עומק: 63.5
$12-125\text{VDC}$ (קוד הזמנה: 99-1014)
$115/230\text{VAC}$ (קוד הזמנה: 99-1007)
$400\text{VAC}$ (קוד הזמנה: 99-1015)
⚠️ שים לב: האפשרות למתח של $24\text{VAC}$ אינה זמינה יותר. במקומה, אנא עיין בדגם רב-המתחים ELR30PN.
* יש לציין את מתח הזינה הרצוי בעת ההזמנה
החוגות בחזית המכשיר מאפשרות גמישות רבה בכיול המכשיר בהתאם לצורכי הסלקטיביות של הלוח:
| פרמטר | טווח ערכים לבחירה | הערת יישום חשובה |
| זרם הפעלה ($I_{\Delta n}$) | 30mA, 100mA, 300mA, 500mA, 1A, 3A, 5A, 10A, 20A, 30A | כלל ה-30mA: כאשר מכיילים את המכשיר ל-30mA (להגנה על בני אדם מפני התחשמלות), המיקרומעבד הפנימי נועל אוטומטית את השהיית הזמן על 0 (מיידי) כדי לעמוד בדרישות החוק. |
| השהיית זמן ($\Delta t$) | 0 (מיידי), 60ms, 150ms, 250ms, 500ms, 800ms, 1s, 2.5s, 5s, 10s | משמש ליצירת סלקטיביות מול ממסרי פחת במורד הזרם (כדי שתקלה מקומית קטנה לא תקפיץ את המפסק הראשי של כל המפעל). |
המכשיר מצויד בשני ממסרי מוצא נפרדים הפועלים במקביל:
מוצא רגיל (1 x SPDT בהדקים 12, 13, 14): משנה מצב אך ורק כאשר מתרחשת זליגה בפועל או בעת לחיצה על כפתור ה-Test. לרוב מחובר לסליל הפסקה (Shunt Trip) של המפסק הראשי או לקונטקטור.
מוצא הגנה חיובית (Fail-Safe / 1 x SPNO בהדקים 10, 11): ממסר זה נסגר (מתעורר) מיד עם חיבור מתח הזירוז למכשיר כאשר המערכת תקינה. אם מתח הזירוז של הממסר עצמו ייפול (כלומר ההגנה הולכת לאיבוד), המגע ייפתח מיד – דבר המאפשר להפיל את הקונטקטור הראשי כאמצעי בטיחות.
