סדרה זו של פנסוניק מתמקדת בחיסכון באנרגיה, עמידות גבוהה לרעשים חשמליים וביצועי זיהוי יציבים במגוון תנאים תעשייתיים. יבוא מקביל יעיל ומהיר בפחות מחיר יעוץ מקצועי חינם.
תכונות עיקריות
חיסכון משמעותי באנרגיה: צריכת החשמל הופחתה בעד 60% לעומת דגמים קודמים.
עמידות לרעשים: הגנה חזקה מפני הפרעות של אינוורטרים (Inverters) ומנועים במתח גבוה.
הגנת IP67: עמידות מלאה בפני מים ואבק, מה שמאפשר עבודה בסביבות רטובות או מאובקות.
עמידות כימית: דגמים מסוימים עמידים בפני אתנול (אלכוהול), מה שמתאים לתעשיות מזון ותרופות.
זיהוי מדויק: יכולת זיהוי של הפרשי גובה קטנים מאוד (עד 0.4 מ”מ) או שכבות דקות במיוחד (10 מיקרון).
סוגי חיישנים בסדרה
Thru-beam (חיישן מול מקלט): טווח זיהוי של עד 30 מטר. מתאים לזיהוי דרך אריזות או בסביבות קשות במיוחד.
Retroreflective (חיישן מול מחזיר/רפלקטור): טווח של עד 5 מטר. כולל מסנני קיטוב (Polarizing filters) לזיהוי יציב גם של עצמים מבריקים/מראות.
Diffuse reflective (חיישן החזרה): טווח של עד 800 מ”מ. מיועד לזיהוי עצמים ללא צורך ברפלקטור.
Adjustable range reflective (חיישן עם טווח מתכוונן): כולל פונקציות BGS (התעלמות מרקע) ו-FGS (התעלמות מקדמת העצם), מה שמאפשר זיהוי מדויק של עצמים ללא קשר לצבעם או לרקע שמאחוריהם.

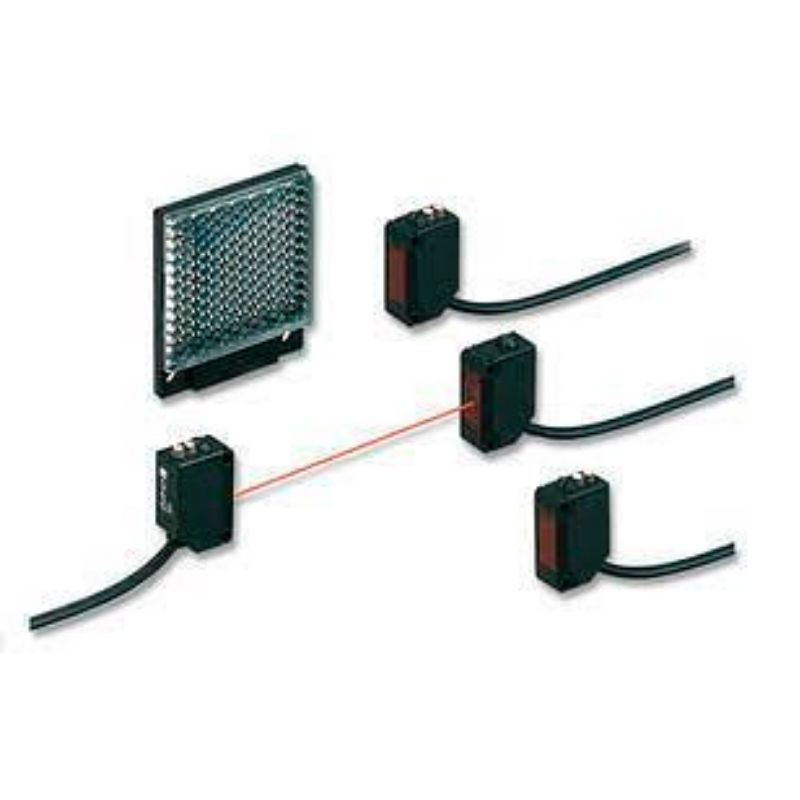

סדרת CX-400 היא “סוס העבודה” הרשמי והנמכר ביותר של פנסוניק בעולם החיישנים הפוטו-אלקטריים הסטנדרטיים. אם פתחת אי פעם מכונה תעשייתית מודרנית, רוב הסיכויים שראית שם את הקוביות הכחולות/שחורות הקטנות האלה.
כדי לעזור לך לעבוד איתם בצורה הכי מדויקת, בוא נפרק את הסדרה הזו לקודים שלה, שיטות החישה, והחיווט הנכון.
כשאתה מזמין או מחליף חיישן מסדרת CX-400, האותיות והמספרים שאחרי ה-“CX” קובעים איך הוא עובד:
משדר-מקלט (Thru-beam) – דגמי CX-411 / CX-412:
מגיעים כשני רכיבים נפרדים (Emitter ו-Receiver). טווח עצום של עד 15 מטרים. זהו הסוג המדויק והאמין ביותר, ולא אכפת לו מצבע המוצר.
רפלקטור (Retro-reflective) – דגמי CX-491 / CX-493:
חיישן אחד שיוצאת ממנו קרן, פוגעת במחזיר אור (רפלקטור) וחוזרת אליו. כולל מסנן קיטוב מובנה (M.S.R), מה שאומר שהוא יודע לזהות גם מטרות מבריקות כמו נירוסטה או עטיפות פלסטיק מבלי להתבלבל. טווח של עד 5 מטרים.
החזר ישיר החזרה עצמית (Diffuse Reflective) – דגמי CX-421 / CX-422 / CX-424:
הקרן יוצאת מהחיישן, פוגעת ישירות במוצר (בלי רפלקטור) וחוזרת לעדשה. מתאים לטווחים קצרים-בינוניים (100\text{ mm}$ עד 800\text{ mm).
קביעת טווח / התעלמות מרקע (Foreground / Background Suppression) – דגמי CX-441 / CX-442 / CX-444:
חיישנים חכמים במיוחד. הם לא מודדים את עוצמת האור, אלא את זווית החזרת האור. הם יזהו מוצר במרחק המוגדר (למשל $50\text{ mm}$), ויתעלמו לחלוטין מחפץ או מסוע שנמצאים מילימטרים ספורים מאחוריו, אפילו אם הרקע מבריק או לבן והמוצר שחור מט.
אחת הטעויות הנפוצות בסדרת ה-CX-400 היא בחירה לא נכונה של סוג היציאה. פנסוניק מייצרת דגמים נפרדים לכל שיטה:
דגמים שמסתיימים בצירוף רגיל (למשל CX-411) = יציאת NPN (שכיח במכונות מיפן/מזרח אסיה).
דגמים שמסתיימים באות P (למשל CX-411-P) = יציאת PNP (סטנדרט אירופאי, שכיח מאוד בארץ ובבקרי Siemens).
🟤 חום (Brown): פלוס של ספק הכוח (12\text{V}עד 24\text{V DC}).
🔵 כחול (Blue): מינוס של ספק הכוח (0\text{V} / GND).
⚫ שחור (Black): יציאת הדיגיטל (Output) – מתחבר לכניסה של הבקר (PLC).
⚪ לבן (White): בחירת מצב הפעלה (Light-ON או Dark-ON).
טיפ חיווט חשוב:
בסדרת CX-400, אם תחבר את החוט הלבן לחוט החום (פלוס), החיישן יעבוד במצב אחד. אם תחבר אותו לחוט הכחול (מינוס) או תשאיר אותו מנותק, הוא יעבוד במצב ההפוך. זה חוסך את הצורך לסובב פוטנציומטר קטן על גוף החיישן כדי לשנות את לוגיקת העבודה.
על גב החיישן תמצא בורג קטן (Multi-turn בחלק מהדגמים) ונוריות חיווי:
🟢 נורית ירוקה (Stability): מראה שהחיישן יציב ומקבל מספיק אור (או חוסר אור מוחלט במצב הפוך). היא לא צריכה להבהב; היא חייבת להיות דלוקה קבוע כשהמצב תקין.
🟠 נורית כתומה/אדומה (Output): נדלקת כאשר החיישן מזהה מטרה ומוציא אות לבקר.
אם יש לך דגם ספציפי של ה-CX-400 שאתה מנסה לחבר כרגע (למשל, חיבור של משדר/מקלט או התמודדות עם מוצר שקוף), רשום לי את הדגם המלא ואגיד לך בדיוק איך להגדיר אותו! אנו כאן בשבילכם יעוץ חינם.
סדרת חיישני ה-Photoelectric (חיישנים אופטיים) CX-400 של חברת Panasonic (לשעבר SUNX) היא אחת הסדרות הפופולריות והמתקדמות בעולם האוטומציה התעשייתית. הסדרה מתאפיינית בגודל קומפקטי, מגבר מובנה (Amplifier Built-in), עמידות גבוהה לתנאי סביבה קשים וחיסכון ניכר בצריכת החשמל (עד 60% פחות מהדורות הישנים הודות לשבב ASIC ייעודי).
להלן סקירה מקיפה של המשפחות המרכזיות בסדרה, ההבדלים ביניהן, היתרונות והשימושים הנפוצים.
סדרת ה-CX-400 מתחלקת למספר תתי-סדרות בהתאם לעקרון האופטי אופן פעולת הגילוי:
המשדר והמקלט מותקנים זה מול זה. האובייקט מתגלה כאשר הוא חוסם את קרן האור.
דגמים בולטים: CX-411, CX-412,CX-413
מה השוני:
טווח גילוי: משתנה בהحبט הדגם, החל מטווח קצר ועד לטווח ארוך במיוחד של עד 30 מטרים בדגם CX-413.
סוג קרן: דגמים מסוימים משתמשים בלד אדום (נוח לכיוון ויזואלי), בעוד דגמים אחרים (כמו CX-412 ו-CX-413) משתמשים באינפרא-אדום (IR) החודר טוב יותר אבק ולכלוך.
החיישן והמשדר נמצאים באותו מארז, והאור מוחזר אל החיישן באמצעות מחזיר אור (Reflector).
דגמים בולטים:
CX-491, CX-493 (כוללים מסנן פולאריזציה – Polarizing Filter, המונע זיהוי שגוי מחפצים מבריקים).
CX-481, CX-482, CX-483 (ייעודיים לגילוי עצמים שקופים כמו בקבוקי זכוכית, פלסטיק שקוף או פילמים).
מה השוני ?
טווחי עבודה שונים (למשל, CX-491 מגיע ל-3 מטר, ו-CX-493 מגיע ל-5 מטר).
דגמי השקופים (CX-48x) משתמשים במעגלים אופטיים ייחודיים המזהים שינויים קלים ביותר במעבר האור דרך חומרים שקופים.
החיישן משגר קרן פגיעה שחוזרת ישירות מגוף האובייקט (ללא צורך במחזיר אור נפרד). עין חיישן החזרה עצמית
דגמים בולטים: CX-421, CX-422, CX-424, ודגם ה-Narrow-view CX-423.
מה השוני ?
טווח הגילוי: נע מטווח קצר של 100 מ”מ (CX-424), דרך 300 מ”מ (CX-421) ועד 800 מ”מ (CX-422).
מיקוד קרן: דגם CX-423 בעל מבנה צר-מבט (Narrow-view) ומשתמש בלד אדום ממוקד המאפשר לזהות עצמים בטווח מוגדר בדיוק רב.
סדרה מתקדמת המשתמשת בטכנולוגיה טריגונומטרית המאפשרת להתעלם מעצמים או רקעים שנמצאים מעבר לטווח מוגדר מראש.
דגמים בולטים: CX-441, CX-442, CX-444
מה השוני ?
מרחקים ונקודת מיקוד (Spot):
CX-441 ו-CX-444 מיועדים למרחקים קצרים (עד 50 מ”מ) ומסוגלים לזהות הפרשי גובה זעירים של עד 0.4 מ”מ או הבדלי צבע מינימליים (כמעט ללא השפעת צבע לבן מול שחור). חלקם מגיעים עם נקודת אור קטנה מאוד (Spot ø2mm) או נקודה רחבה יותר (ø6.5mm) המותאמת לעצמים מחוררים.
CX-442 מיועד לטווחים גדולים יותר (עד 300 מ”מ) עם אפשרות כוונון גמישה.
עמידות תעשייתית גבוהה (IP67): עמידים בפני מים, אבק, שמחי עיבוד שבבי (Coolants) ושמנים תעשייתיים.
עמידות לחומרי ניקוי (Ethanol Resistant): בדגמים מסוימים (כמו סדרות CX-44 ו-CX-48) המעטפת עשויה פוליקרבונט חזק העמיד בפני חומרי חיטוי וניקוי על בסיס אתנול, מה שהופך אותם לאידיאליים לתעשיית המזון והפארמה.
חסינות לרעשים (Inverter Countermeasure): מעגלים אלקטרוניים חכמים מונעים הפרעות ממנועי אינוורטר רבי-עוצמה ומנורות פלואורסצנטיות/תאורת מפעל.
חיסכון באנרגיה: צריכת חשמל הנמוכה בכעד 60% בהשוואה לדורות קודמים, התורמת להפחתת פליטת חום ועומס על מערכות החשמל.
נוחות כיוון: דגמים רבים מצוידים בנורית LED אדומָה בעלת הארה גבוהה (High-luminance spot), המקלשת מאוד על זיהוי מיקום הפגיעה ויישור הקרן במדויק בזמן ההתקנה.
קווי ייצור ואריזה: מעקב וספירה של מוצרים על גבי מסועים (Conveyor belts), זיהוי חסימות או קרטונים.
תעשיית הרכב והמכשור המכוּן: זיהוי רכיבים מתכתיים בסביבת שבבים, שמן מנוע ונוזלי קירור (הודות לעמידות ב-IP67).
תעשיית המזון והמשקאות: זיהוי בקבוקים שקופים, אריזות פלסטיק שקופות או בדיקת נוכחות מוצרים בתוך אריזות קרטון.
מערכות אוטומציה ומחסנים אוטומטיים: שימוש בדגמי הטווח הארוך (כמו Thru-beam עד 30 מטר) במנופי Stacker Cranes ובחניונים אוטומטיים מרובי קומות.
בקרת איכות ודיוק גבוה: הפרדת מוצרים לפי גובה או צבע באמצעות חיישני דיכוי רקע (Background Suppression) שמסוגלים להתעלם מהרקע שמאחורי המסוע.
סדרת CX-400 של פנסוניק (Panasonic) מחולקת למספר תתי-משפחות לפי סוג הטכנולוגיה האופטית שלהן.
להלן הדגמים המובילים והנפוצים ביותר בכל תת-סדרה של ה-CX-400:
מצטיינים בטווחי עבודה ארוכים במיוחד ועמידות גבוהה בפני אבק, לכלוך או קיטור.
הדגמים המובילים:
CX-411 / CX-411P: דגם הדגל לטווח ארוך (עד 15 מטרים) עם אלומת אור חזקה ואמינה במיוחד.
CX-412 / CX-412P: דגם בעל טווח בינוני (עד 10 מטרים) המשלב דיוק גבוה בתנאי תעשייה קשים. (האות P מסמנת יציאת PNP, בעוד דגמים ללא אות או עם N מסמנים NPN).
מיועדים לזיהוי אובייקטים מבריקים, שקופים (כמו זכוכית, פלסטיק ובקבוקים) או ניילון אריזה עוטף מבלי לייצר התראות שווא מההחזר.
הדגמים המובילים:
CX-491 / CX-491P: הדגם הפופולרי ביותר בסדרה לזיהוי חומרים שקופים ומבריקים בעזרת מחזיר אור (Reflector).
CX-493 / CX-493P: דגם ייעודי המותאם במיוחד לזיהוי חפצים שקופים במיוחד ברמת שקיפות גבוהה מאוד.
חיישנים שבהם המשדר והמקלט יחידה אחת, המזהים את האור החוזר ישירות מהעצם הנבדק.
הדגמים המובילים:
CX-421 / CX-421P: הדגם הנפוץ ביותר לטווח בינוני (כ-300 מ”מ), הכולל פוטנציומטר רחב לכוונון רגישות נוח.
CX-422 / CX-422P: דגם בעל טווח ארוך יותר (כ-800 מ”מ) לזיהוי עצמים גדולים ממרחק.
CX-423 / CX-423P: דגם מדויק המיועד לזיהוי חלקים קטנים או דקים.
סדרות מתקדמות המזהות אך ורק עצמים הנמצאים בטווח מוגדר מראש, ומתעלמות לחלוטין מרקעים מאחוריהם (כגון מסועים מתכתיים, קירות או משטחים מבריקים).
הדגמים המובילים:
CX-441 / CX-441P: דגם BGS מוביל לטווח קצר-בינוני (מתכוונן עד כ-50 מ”מ), מעולה לזיהוי רכיבים זעירים על רקע מורכב.
CX-443 / CX-443P: דגם המיועד לזיהוי עצמים ממרחק גדול יותר (עד כ-300 מ”מ) עם התעלמות מוחלטת מרקע אחורי.
CX-444 / CX-444P: דגם ממוקד במיוחד לזיהוי עצמים קרובים מאוד (טווח קצר של 20 מ”מ) בדיוק גבוה.
מתח הזנה: 12 עד 24V DC.
יציאות (Output): ניתן לבחור בין NPN ל-PNP.
זמן תגובה: מהיר מאוד, פחות מ-1 מילי-שנייה (1ms).
חיוויים: נורית כתומה (מצב יציאה) ונורית ירוקה (יציבות עבודה).
טמפרטורת עבודה: 25- עד 55+ מעלות צלזיוס.
יישומים נפוצים
זיהוי קריסת קרטונים על מסועים.
סנכרון למערכות עיבוד תמונה.
זיהוי בקבוקי פלסטיק שקופים.
אישור מעבר של רכיבים אלקטרוניים זעירים.
זיהוי עצמים מבריקים או שחורים (בעזרת פונקציית BGS).
