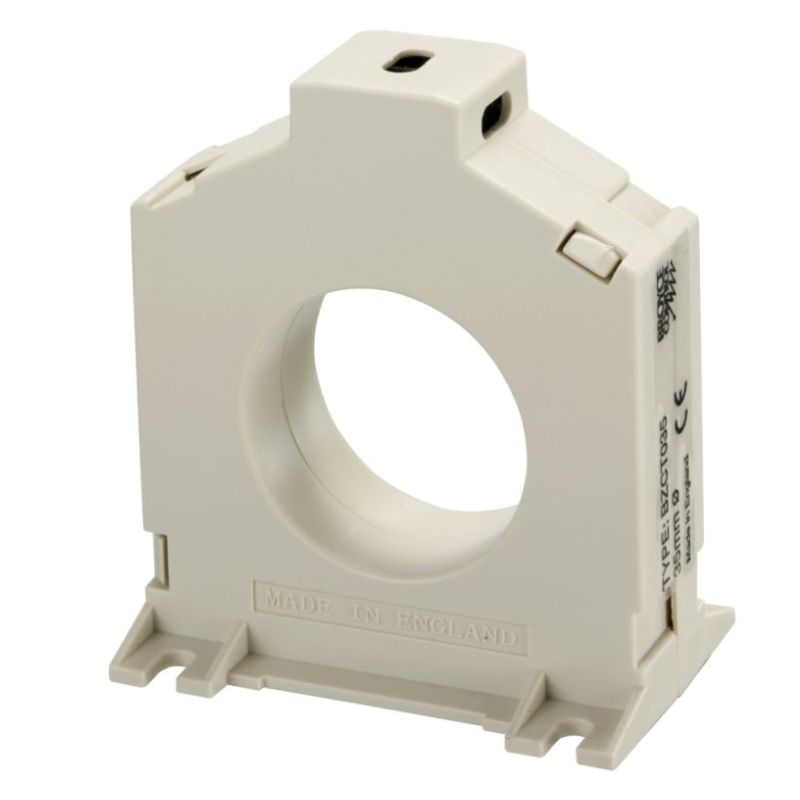

Broyce Control BZCT050 הוא שנאי זרם סיכומי (Toroidal Current Transformer) המיועד לשימוש יחד עם ממסרי הגנה מפני זליגה לאדמה (Earth Leakage Relays).
להלן תרגום המפרט והנתונים הטכניים לעברית:
ה-BZCT050 הוא שנאי זרם בצורת טבעת (Toroid) המזהה חוסר איזון בזרמים העוברים דרכו (זרם זליגה). הוא מתאפיין ברגישות גבוהה ובתכנון קומפקטי המאפשר התקנה פשוטה בלוחות חשמל.
| תכונה | פירוט |
| קוטר פנימי (חור) | 50 מ”מ |
| יחס השנאה | 1000:1 |
| זרם נקוב (רציף) | 100A |
| מתח בידוד | 1kV |
| סוג חיבור | הדקי בורג (נשלפים בדגמים מסוימים) |
| חומר המארז | פלסטיק חסין אש (UL94 V-0) |
| משקל | כ-180 גרם |
התקנה גמישה: ניתן להתקנה על לוח אחורי או באמצעות תופסן לפס דין (DIN Rail) – תלוי באביזרים הנלווים.
דיוק: תוכנן לעבוד בצורה אופטימלית עם סדרות הממסרים של Broyce Control (כגון סדרת P9000), אך מתאים לרוב ממסרי ההגנה הדורשים יחס 1000:1.
עמידות: עמיד בתנאי סביבה קשים ובעל בידוד גבוה להגנה על ציוד הבקרה.
מעבר מוליכים: יש להעביר את כל המוליכים החיים (L1, L2, L3 וניוטרל N) דרך מרכז הטבעת.
מוליך הארקה: אסור בשום אופן להעביר את מוליך ההארקה (PE) דרך השנאי.
מיקום: יש לוודא שהכבלים עוברים במרכז החור ככל הניתן כדי למנוע קריאות שווא עקב השראות לא אחידה.
מרחק: מומלץ לשמור על מרחק מינימלי בין השנאי למוליכים נושאי זרם גבוה שאינם עוברים דרכו.
קוטר חיצוני: כ-92 מ”מ.
עומק: כ-30 מ”מ.
קוטר מעבר כבלים: 50 מ”מ (מתאים לכבלים בעלי חתך בינוני או מספר גידים יחד).
