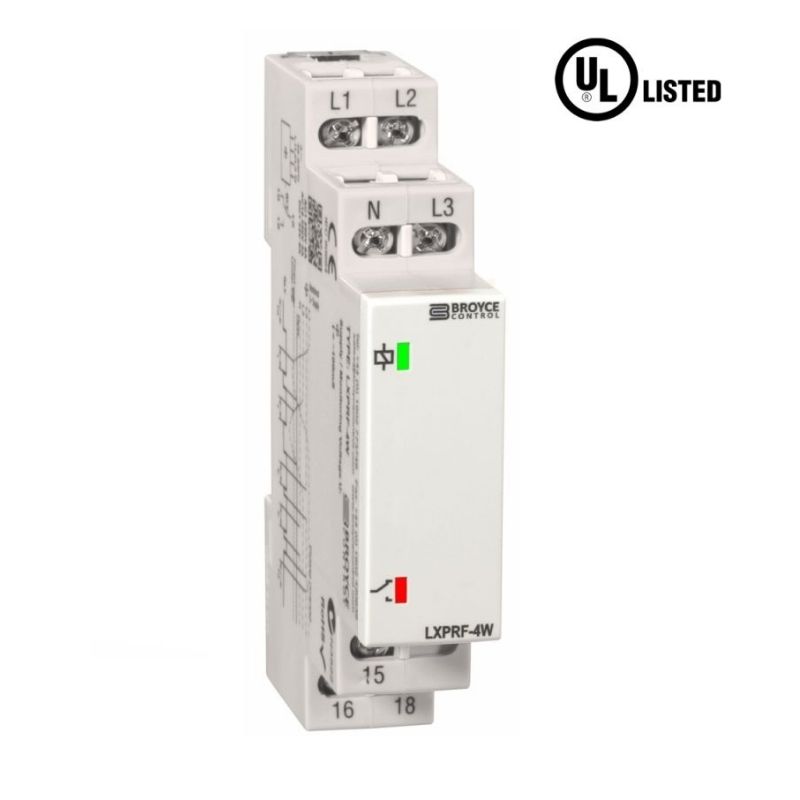

זהו ממסר הגנה המיועד למערכות תלת-פאזיות עם 4 מוליכים (3 פאזות + ניוטרל), המנטר את אספקת המתח העצמית שלו.
תכונות עיקריות
ניטור תת-מתח: מזהה מתי המתח יורד מתחת לסף מסוים.
זיהוי תקלות נוספות: מזהה רצף פאזות שגוי, אובדן פאזה ואובדן ניוטרל (Neutral Loss).
פעולה: כדי שהממסר יופעל (Energise), כל הפאזות והניוטרל חייבים להיות נוכחים, סדר הפאזות חייב להיות תקין, והמתח בין הפאזות לניוטרל חייב להיות מעל סף הניתוק הקבוע. אם אחד מהתנאים הללו לא מתקיים, הממסר יתנתק.
סף ניתוק וזמן השהיה: קבועים מראש (Fixed).
מבנה: רוחב 17.5 מ”מ (מודול אחד), התקנה על פס דין.
אישור: UL Listed.
פונקציית ניטור: תת-מתח (Under Voltage).
מתח אספקה מנוטר: 230V פאזה-ניוטרל (400V בין פאזות), זרם חילופין (AC).
היסטרזיס: כ-2%.
זמן השהיה (Time Delay): כ-100 מילי-שניות (ms).
יציאה: מגע מחליף אחד (SPDT) בזרם של 8A @ 250V (AC1).
מידות (במ”מ): רוחב: 17.5, גובה: 89, עומק: 66.5.
קוד הזמנה: 99-4103.
בעולם החשמל התעשייתי והביתי, יציבות המתח היא קריטית לפעילותם התקינה של מנועים, מכונות וציוד אלקטרוני רגיש. תקלות ברשת החשמל, כגון נפילות פאזה או שינוי בסדר הפאזות, עלולות לגרום לנזקים כבדים לציוד ולסכנות בטיחותיות. כאן נכנסים לתמונה בקרי וניטור מתח.
ממסר חוסר פאזה הוא רכיב הגנה שתפקידו לנטר באופן רציף את הזנת המתח התלת-פאזית. במקרה של אובדן של אחת הפאזות (למשל כתוצאה מניתוק כבל או נתיך שרוף), הממסר מזהה את החוסר ומנתק את הפיקוד למעגל כדי למנוע עבודה של מנועים במצב של “חד-פאזי”, דבר שעלול להוביל לשריפת המנוע.
הגנה מפני חוסר פאזה: זיהוי מיידי של אובדן פאזה אחת או יותר.
בדיקת סדר פאזות: הבטחה שהפאזות מחוברות בסדר הנכון (L1, L2, L3). סדר שגוי עלול לגרום למנוע להסתובב בכיוון ההפוך, מה שעלול להרוס משאבות או מכונות ייצור.
ניטור מתח (תת/יתר מתח): הגנה מפני עליות או ירידות מתח חריגות העלולות להזיק לציוד.
בשוק קיימים פתרונות טכנולוגיים מגוונים המאפשרים הגנה אופטימלית. מותגים מובילים, כגון ממסר חוסר פאזה שניידר (Schneider Electric), מציעים דיוק גבוה ואמינות בתנאי עבודה קשים.
סדר פאזות תלת פאזי: הפרש המופע בין הפאזות. מערכות ניטור מוודאות שהסיבוב תקין למניעת נזק מכני.
ממסר חוסר מתח: גרסה מתקדמת יותר המגיבה גם למקרים בהם המתח הכולל יורד מתחת לרף מסוים (Under-voltage).
פאזה ואפס: בחלק מהמערכות הניטור כולל גם את מוליך האפס (N), כדי להגן מפני תקלות במערכת ה-TN-S או TN-C-S.
מבחינה תפעולית, הממסר מחובר במקביל למעגל הכוח. הוא דוגם את המתח בכל פאזה:
זיהוי חוסר פאזה: אם אחת הפאזות נעלמת, המעגל האלקטרוני הפנימי של הממסר מזהה ירידה למתח אפס ומבצע פתיחה של מגע הפיקוד (NC או NO בהתאם לתכנון).
זיהוי סדר פאזות: הממסר מבצע חישוב של הפרשי המופע. אם הסדר הפוך, הממסר לא יאפשר את כניסת המגען (Contactor) לפעולה.
שרטוט חשמלי: בשרטוטים, הממסר מופיע לרוב כריבוע עם כניסות למוליכי הפאזה (L1, L2, L3) ויציאת פיקוד המחוברת לסליל המגען.
כדי להבטיח את תקינות המערכת, חשוב להשתמש בבודק סדר פאזות ייעודי בעת התקנה או תחזוקה. מכשיר זה מאפשר לחשמלאי לוודא שהחיבורים בלוח החשמל תואמים את הדרישות של הצרכן הקצה.
ודא את טווח המתחים: האם הממסר מתאים ל-400V תלת פאזי?
פונקציות הגנה: האם נדרש רק חוסר פאזה, או שדרושה גם הגנה על רצף פאזות ומתח יתר?
זמן תגובה: במכונות רגישות, העדיפו ממסר עם זמן תגובה מהיר לניתוק במקרה של תקלה.
לסיכום: השקעה בבקר ניטור איכותי היא הדרך הטובה ביותר למנוע השבתות יקרות בציוד תעשייתי. בין אם מדובר בממסר חוסר פאזה של חברה גדולה כמו שניידר או בקר רב-תכליתי אחר, מדובר ברכיב “חובה” בכל לוח חשמל תלת פאזי מודרני.
הערה: עבודות חשמל חייבות להתבצע על ידי חשמלאי מוסמך בלבד. יש להקפיד על הוראות היצרן והתקנות הרלוונטיות בעת התקנת ממסרי הגנה.
