ממסר בקר חד פאזי חוסר פאזה וסדר וחוסר אפס למתח חד-פאזי / מתח ישר (Multifunction voltage monitoring relay AC/DC) מסדרת HRN-35 / HRN-32 / HRN-31 של חברת ELKO EP.
תפקיד ראשי: מיועד לניטור בדיקת חוסר פאזה חד פאזי /חוסר אפס ערכי מתח חילופין (AC) או מתח ישר (DC) במעגלים חד-פאזיים.
הזנה עצמית: מתח ההזנה של המכשיר נלקח ישירות מהמתח המנוטר (אין צורך בספק כוח נפרד).
פונקציית ניטור כפולה: מנטר חריגת מתח מעל הרמה העליונה עלית מתח ונפילת מתח מתחת לרמה התחתונה ירדת מתח – בהתאם לפונקציה שנבחרה.
כיוונון רציף: כיוונון מדויק של שתי רמות המתח – סקר חוסר פאזה חד פאזי הרמה התחתונה מוגדרת באחוזים מתוך הרמה העליונה .
השהיית זמן מתכווננת: מנגנון השהיה למניעת התרעות שווא וניתוקים מיותרים כתוצאה מקפיצות או נפילות מתח רגעיות.
זיכרון מצב תקלה (Latch): אפשרות לבחירת פונקציה השומרת את מצב התקלה גם לאחר שהמתח חזר לתקנו, עד לביצוע איפוס.
כניסת איפוס ייעודית (R): אפשרות לאיפוס זיכרון התקלה באמצעות אות בקרת איפוס חיצוני.
מדידה מדויקת (TRUE RMS): מודד את ערך המועיל האמיתי (RMS) של המתח, מה שמאפשר מדידה מדויקת גם ברשתות עם הרמוניות ועיוותים מיוחד מאוד בבקר חוסר פאזה חד פאזי בעל משמעות גבווה באיכות הבדיקה מוצר תוצרת אירופה צכייה.
המכשיר משמש כ”שומר ראש” חשמלי לציוד רגיש. הוא בודק ברציפות את איכות המתח ברשת:
הגנת מתח יתר (Overvoltage): אם המתח עולה מעל הרף המותר בודק חוסר פאזה וגם RMS וחוסר אפס , הממסר מנתק את העומס כדי למנוע שריפת רכיבים.
הגנת תת-מתח (Undervoltage): אם המתח יורד מתחת לרף המותר, הממסר מנתק את העומס כדי למנוע עבודה בתנאים לא תקינים (למשל מנועים שעלולים להתחמם וללהוט בתת-מתח).
השהיה חכמה: מאפשרת לעבור “מכות” מתח קצרות של מאיות שנייה בלי לנתק את הציוד סתם.
אמינות ומדידת אמת (TRUE RMS): מבטיח גילוי תקלות מדויק גם בסביבות תעשייתיות רועשות חשמלית.
חיסכון במקום: רוחב של 1-MODULE בלבד (כ-17.5 מ”מ) – נתפס על פס דין (DIN Rail) בלוח החשמל ותופס מקום של מאז”ת יחיד.
פשטות בהתקנה: אין צורך בספק כוח נוסף, המכשיר מוזן מהקו אותו הוא בודק.
גמישות מירבית: מתאים גם למתח חילופין (AC) וגם למתח ישר (DC) בטווח רחב (48-277).
אפשרות לזיכרון תקלה (Latch): חשוב במיוחד במערכות תעשייתיות שבהן רוצים שטכנאי יבדוק את הגורם לתקלה לפני שהמערכת חוזרת לעבוד באופן אוטומטי.

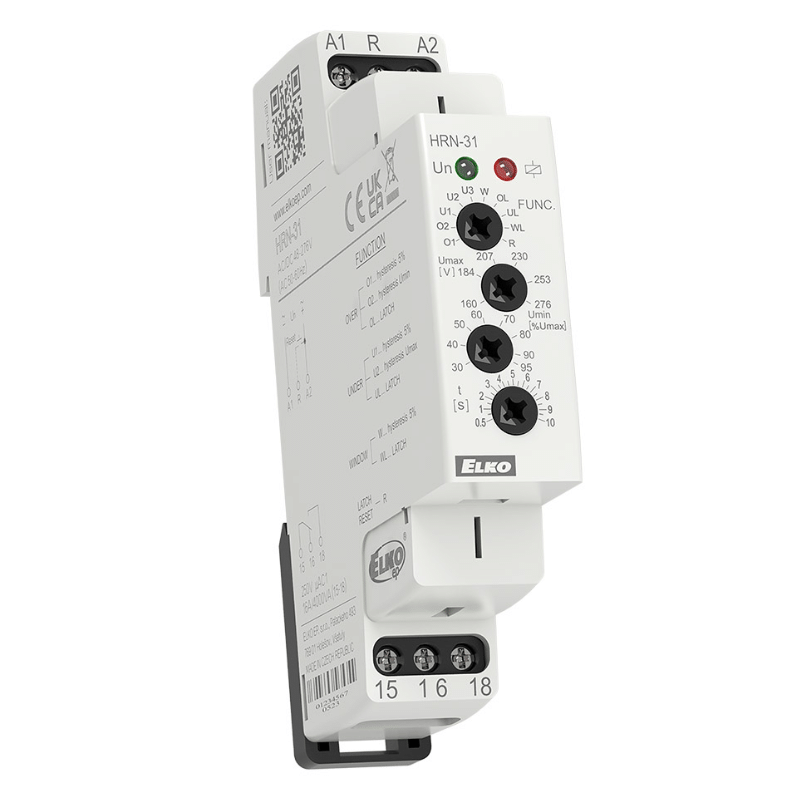

ה-HRN-31 הוא ממסר ניטור מתח מרובה-פונקציות (Multifunction Voltage Monitoring Relay) המיועד לציוד רשת חד-פאזית (AC) או מעגלי מתח ישר (DC) בטווח שבין 48V ל-276V.
תפקידיו העיקריים:
הגנת מתח יתר (Overvoltage): מזהה עליה במתח מעל הרף העליון המותר (U_{max}).
הגנת תת-מתח (Undervoltage): מזהה נפילה במתח מתחת לרף התחתון המותר (U_{min}).
השהיית זמן נגד קפיצות/נפילות רגעיות: מונע ניתוכים קצרים ומיותרים של הציוד עקב שינויי מתח רגעיים.
מדידת TRUE RMS: מודד את ערך המתח האמיתי במדויק בקר חוסר פאזה חד פאזי , גם בציוד חשמלי שמייצר הרמוניות ועיוותים ברשת.
הזנה עצמית: המכשיר מוזן באופן ישיר מהמתח שאותו הוא מנטר (הדקים A1-A2) – אין צורך בספק כוח חיצוני.
חיסכון במקום בלוח: המכשיר מגיע ברוחב של 1-MODULE בלבד (כ-17.5 מ”מ) ומותקן בקלות על פס DIN.
אפשרות לזיכרון תקלה (Latch): ניתן להגדיר פונקציה שבה ברגע שמתרחשת תקלה, הממסר יישאר במצב מושבת/מונע עבודה עד לביצוע איפוס יזום (RESET).
כניסת איפוס חיצונית (R): מאפשרת לחבר לחצן או אות בקרה חיצוני כדי לאפס תקלות נעולות מרחוק.
גמישות גבוהה: מתאים למגוון רחב של מתחי עבודה (גם AC וגם DC בטווח 48–276V) עם כיוונון רציף ומדויק של הפרמטרים.
חברת ELKO EP מציעה מספר דגמים בסדרה זו, והבחירה ביניהם תלויה בצרכי המערכת:
| מאפיין / דגם | HRN-31 (הדגם של הקישור) | HRN-32/2 |
| מגעי יציאה (Output Contacts) | מגע אחד מחליף , 16A | שני מגעים מחליפים (, 16A) |
| לוגיקת היציאה | מגע יחיד המגיב לכל חריגת מתח (תת-מתח או מתח יתר). |
לכל מגע יש תפקיד נפרד: • מגע 1: מגיב רק לחריגת מתח עליון . • מגע 2: מגיב רק לתת-מתח . |
| מתי לבחור בו? | כשנדרש ניתוק חצי-אוטומטי/מלא של העומס או הפעלת התרעה כללית אחת. | כשרוצים הפרדה בדיווח לרכזת/PLC (למשל: נורית התרעה נפרדת למתח גבוה מול נורית למתח נמוך). |
המכשיר כולל שתי קבוצות של חיבורים:
A1 ו-A2:
מחברים את הפאזה (L) והאפס (N) של רשת החשמל, או את ה-(+) וה-(-) של מנוטר ה-DC.
דרך הדקים אלו המכשיר גם מודד את המתח וגם מזין את עצמו.
R (כניסת RESET):
משמש לאיפוס מצבי תקלה נעולים (כשמגדירים פונקציה עם Latch).
כדי לבצע איפוס, מעבירים פולס מתח קצר מהפאזה/הפלוס אל הדק ה-R.
15: המגע המשותף (Common / C).
16: מגע סגור בשגרה (NC – Normally Closed).
18: מגע פתוח בשגרה (NO – Normally Open).
אופן החיווט הטיפוסי למניעת נזק לעומס:
מחברים את קו הפיקוד של המגען (Contactor) המפעיל את הציוד דרך הדקים 15 ו-18. במצב תקין המגע ייסגר ויאפשר למגען לעבוד. ברגע שתתרחש תקלת מתח, המגע ייפתח וינתק את המגען.
בחזית המוצר קיימים מספר פוטנציומטרים/בוררים לכיוונון מדויק:
בורר פונקציות: קובע את אופן התגובה של המכשיר (הגנת מתח יתר בלבד, תת-מתח בלבד, או שילוב של שניהם, עם/בלי זיכרון Latch).
בורר U_{max}: קובע את המתח העליון המרבי המותר.
בורר U_{min}: מוגדר באחוזים (%) מתוך ערך ה-U_{max} שנבחר (למשל: אם U_{max} = 240{V}והגדשת 85\%, הסף התחתון יהיה 204\V}).
בורר time delay (t): טיימר חכם מובנה קובע השהיית זמן בין 0.5 ל-10 שניות מפתאום התקלה ועד לניתוק בפועל, כדי למנוע קפיצות שווא.
