אודות מונים וקוצבי זמן לפנל

קוצבי זמן (Timers), מוני פולסים/מוצרי ייצור (Counters) ומוני שעות עבודה לתחזוקה (Hour Meters).

להלן סקירה של המשפחות הללו והתפקיד של כל אחת מהן:

קוצבי זמן (Timers)

רכיבים המשמשים להשהיית פעולות בלוח החשמל (למשל: “לאחר לחיצה על כפתור ההפעלה, המתן 5 שניות ורק אז תניע את המנוע”).

H3CR (הטיימר האנלוגי הקלאסי): אחד המוצרים הנמכרים ביותר של אומרון אי פעם. זהו טיימר עם חוגה סיבובית מכנית בחזית לקביעת הזמן. הוא מגיע בתושבת 11 פינים או 8 פינים עגולה (Plug-in). הוא סוס עבודה אמין ביותר, רב-תכליתי (Multi-mode), ומאפשר לשנות בקלות את טווח הזמן משניות, לדקות ועד לשעות באמצעות בוררים קטנים בחזית.
H5CX (הטיימר הדיגיטלי המתקדם): הדור המודרני של קוצבי הזמן. הוא כולל תצוגת LCD דיגיטלית כפולה (ערך נוכחי מול ערך מטרה – Set Value). הוא מדויק לחלקיקי שנייה, מאפשר שינוי צבעי תצוגה (אדום/ירוק) כדי להתריע על סיום ספירה, ומציע הגדרות מתקדמות בהרבה מה-H3CR המכני.

מונים דיגיטליים (Counters & Tachometers)

רכיבים שמקבלים פולסים (למשל מחיישן קירבה או מהאינקודרים שדיברנו עליהם) וסופרים אותם כדי לעקוב אחרי כמות המוצרים, או מודדים את קצב הפולסים כדי להציג מהירות סיבוב (סל”ד).

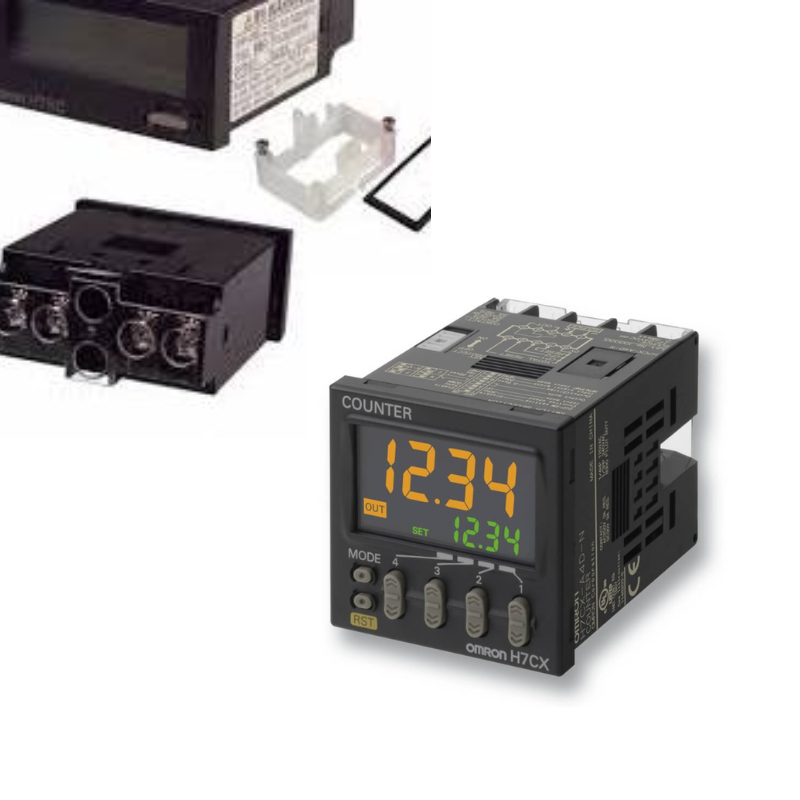

H7CX (המונה הדיגיטלי הרב-תכליתי): בדומה ל-H5CX, זהו מכשיר בעל תצוגה דיגיטלית ברורה. הוא משמש כמונה מוצרים (Counter) או כמד מהירות (Tachometer). הוא מסוגל לעבוד בתדרים גבוהים מאוד (לקבל פולסים מהירים מאינקודר) ולהפעיל יציאת ממסר ברגע שהמכונה הגיעה למכסת הייצור שהוגדרה לו.
H7CH (מונה פולסים/שעות קומפקטי בתקן DIN): מונה דיגיטלי קלאסי המיועד להתקנה בחזית הלוח (מידות $48 \times 48 \text{ mm}$ ). לרוב משמש כאינדיקטור פשוט וברור למפעיל בשטח עבור ספירת מחזורי עבודה של מכונה.

מונים עצמאיים מבוססי סוללה (Compact Totalizers)

רכיבים קטנים, חסכוניים וממוקדים שאינם דורשים חיבור למתח רשת ( $220\text{V}$ או $24\text{V}$ ). הם כוללים סוללת ליתיום פנימית שמחזיקה מעמד ל-7 עד 10 שנים רצופות, ומיועדים בעיקר למעקב ותחזוקה.

H7EC (מוני פולסים כולל – Total Counter): מכשיר קטן בעל תצוגת LCD שמציג את סך הכל הפעמים שהמכונה ביצעה פעולה (למשל, מספר הלחיצות של מכבש). הוא מקבל “אות” יבש (סגירת מגע) או אות מתח ומקדם את הספרה ב-1.
H7ET (מוני שעות עבודה – Time Counter / Hour Meter): מכשיר זהה חיצונית ל-H7EC, אך במקום לספור פולסים, הוא סופר זמן אקטיבי. כל עוד המכונה דלוקה (או שיש אינדיקציה שהמנוע עובד), השעון רץ ומציג את שעות העבודה המצטברות של המערכת. נתון זה קריטי עבור מחלקות אחזקה במפעלים כדי לדעת מתי לבצע טיפול תקופתי (למשל: החלפת שמן או מסבים כל 5,000 שעות עבודה).
סיכום שימושים מהיר:

ציר מנוע שמסתובב וצריך להציג סל”ד או לספור פריטים מדויקים? $\leftarrow$ H7CX.
השהיית פשוטה של הפעלת מגען בלוח במחיר נמוך? $\leftarrow$ H3CR.
צורך במעקב שעות עבודה של גנרטור או משאבה לצורכי אחזקה ללא קווי מתח מסובכים? $\leftarrow$ H7ET.
יבוא ציוד OMRON סנסורים גששים בקרים מסכים ממסרים פיקוד ובקרה אספקה רשמית בעולם יבוא מקביל מיבואן לצרכן בפחות מחיר COC ויעוץ מקצועי ותמיכה טכנית חינם.

מפרט

קוצבי זמן (Timers) – H3CR לעומת H5CX

H3CR (אנלוגי מכני): קובעים את הזמן על ידי סיבוב פיזי של חוגה (פוטנציומטר) בחזית. אין לו מסך דיגיטלי, והוא מציג את התקדמות הזמן באמצעות נוריות LED מהבהבות או מחוג קטן.
H5CX (דיגיטלי מתוכנת): כולל מסך LCD המציג במספרים מדויקים את הזמן שחלף ואת זמן המטרה. השינוי נעשה בלחיצה על כפתורי חץ ( $PUt$ / $UP/DOWN$ בחזית. הוא מדויק בהרבה ומאפשר לוגיקות מורכבות יותר.

מונים עצמאיים (סוללה) לעומת מונים מתוכננים – H7EC/H7ET לעומת H7CX/H7CH

H7EC / H7ET (תצוגה בלבד – ללא בקרה): אלו מכשירים “טיפשים” אך אמינים מאוד. הם מופעלים באמצעות סוללה פנימית ואין להם יציאות (Relay Outputs). התפקיד היחיד שלהם הוא להציג למפעיל נתונים (כמה מוצרים עברו ב-H7EC, או כמה שעות המנוע עבד ב-H7ET). הם לא יכולים לעצור מכונה.
H7CX / H7CH (מוני בקרה אקטיביים): אלו מכשירים המוזנים מחשמל הרשת24-230VAC וכוללים ממסרי יציאה אקטיביים. הם סופרים פולסים מהירים (מחיישן או אינקודר), וברגע שהספירה מגיעה לערך שנקבע מראש (למשל, בדיוק 500 בקבוקים בארגז), הממסר הפנימי נסגר ומפעיל זמזם או שולח אות עצירה למסוע.
מפרט טכני של הסדרות

להלן הנתונים הטכניים והחשמליים החשובים לעבודה בשטח, מחולקים לפי דגמים:

1. סדרת הטימינג האנלוגית – H3CR (למשל דגם H3CR-A)

מתח הזנה: דגמי Multi-voltage תומכים בטווח רחב במיוחד:24- $48\text{V AC/DC}$ או $100$ עד 240.
טווחי זמן (Time Ranges): מ- $0.05$ שניות ועד $300$ שעות (לבחירה באמצעות בורר קטן בחזית).
מצבי עבודה (Modes): תומך ב-6 מצבי תזמון שונים (השהיית הפעלה ON-Delay, השהיית ניתוק OFF-Delay, הפעלה קצובה במחזורים Flicker, ועוד).
יציאות מגעים: ממסר כפול משנה מצב (DPDT) בקיבולת של $5\text{A}$ במתח $250\text{V AC}$ (עומס אוהמי).
סוג תושבת: חיבור עגול לבסיס 8 פינים או 11 פינים (Plug-in socket).

2. סדרת הטיימרים והמונים הדיגיטליים – H5CX / H7CX

מידות חזית: תקן DIN סטנדרטי של 48MM.
סוג תצוגה: מסך LCD בעל תאורה אחורית בשני צבעים (אדום/ירוק). ניתן להגדיר שהמסך ישנה את צבעו מאדום לירוק (או להפך) ברגע שהטיימר מסיים לספור או שהמונה מגיע ליעד, לצורך זיהוי מהיר מרחוק.
מהירות ספירה (ב-H7CX): מסוגל לקלוט פולסים בתדרים גבוהים במיוחד , מה שמאפשר לו להתחבר ישירות לאינקודרים סיבוביים מהירים.
סוגי כניסות: תמיכה בכניסות NPN או PNP (חיישנים אופטיים, השראתיים, מפסקי גבול).
זיכרון פנימי: כולל זיכרון EEPROM השומר את מצב הספירה האחרון במקרה של הפסקת חשמל פתאומית (למניעת איבוד נתוני ייצור).

3. סדרת המונים המיניאטוריים מבוססי סוללה – H7EC / H7ET

מקור מתח: סוללת ליתיום פנימית מובנית (לא ניתנת להחלפה, אך מחזיקה מעמד למינימום של 7 שנות עבודה רצופות).
סוג תצוגה: מסך LCD פשוט (7 ספרות ב-H7EC, ו-6 ספרות ב-H7ET) ללא תאורה אחורית (כדי לחסוך בסוללה).
שיטת הפעלה (כניסות):
- בדגמי -N: כניסת מתח חופשית (מגע יבש / מפסק מכני).
- בדגמי -NV: כניסת מתח נמוך ( $4.5-30\text{V DC}$
- בדגמי -LV: כניסת מתח גבוה ( $24-240\text{V AC/DC}$ .
מהירות ספירה (H7EC): מוגבל לעבודה איטית יחסית – בורר פנימי מאפשר בחירה בין (עבור מפסקים מכניים, כדי למנוע ספירה כפולה עקב רעשי מגע) לבין (לחיישנים אלקטרוניים).
איפוס (Reset): כפתור איפוס פיזי מוגן בחזית המכשיר (ניתן לנעילה כדי למנוע איפוס בטעות), או באמצעות חיווט חוט איפוס חיצוני מגב המכשיר.
