סדרת ה-OAP מבית RiKO היא קו מוצרים של "וילונות אור" (Light Curtains) או חיישני אזור קומפקטיים (Compact Area Sensors), שנועדו בראש ובראשונה לייעל את השימוש בשטח בתוך מכונות ומערכות אוטומציה תעשייתיות.
https://www.riko.com/en-gb/article/95להלן הסבר על המשמעות הטכנית והיתרונות שלהם:

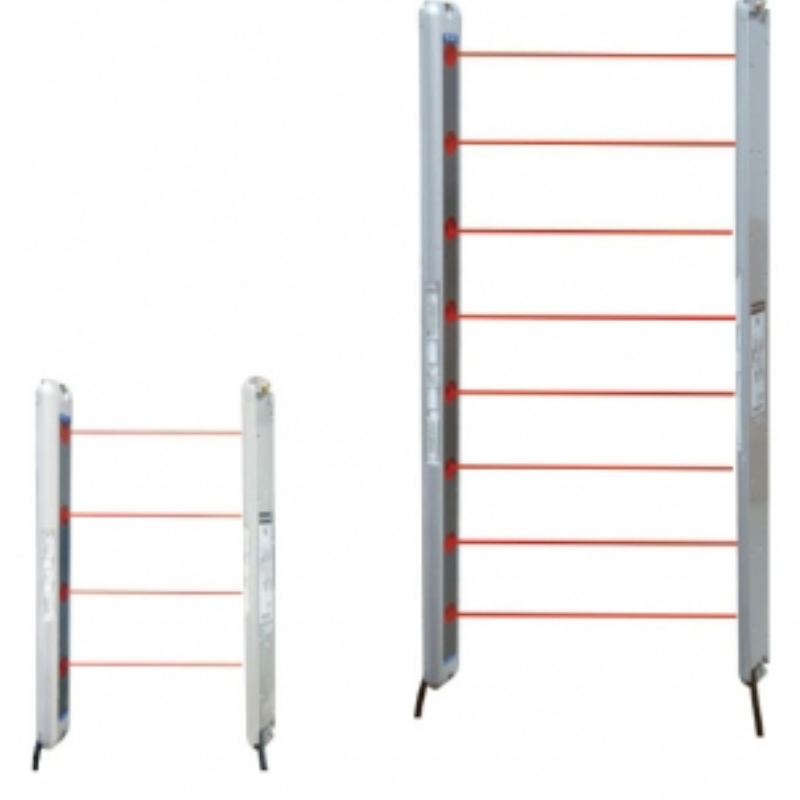

במקום להשתמש בחיישן בודד שמזהה נקודה אחת, וילון אור יוצר "מסך" של קרני אינפרה-אדום מקבילות בין משדר (Transmitter) למקלט (Receiver). כאשר אובייקט עובר דרך המסך הזה, הוא חוסם לפחות קרן אחת, והחיישן שולח אות מיידי לבקר (PLC) כדי לעצור את הפעולה או לספור את האובייקט.
עיצוב דק במיוחד (Ultra-Slim): היתרון המרכזי של הסדרה הוא גוף דק מאוד (כ-13 מ"מ). זה מאפשר להתקין אותם בתוך חללים צפופים במכונות, במקומות שבהם חיישנים גדולים ומגושמים פשוט לא נכנסים.
גמישות בטווחים: הסדרה מציעה דגמים שונים שמתאימים למרחקי עבודה משתנים (למשל, דגמים לטווח קצר של 2 מטרים או דגמים חזקים יותר שמגיעים ל-5 מטרים).
זיהוי רב-צירי (Multi-Axis Detection): השימוש במספר קרניים במקביל מאפשר זיהוי אמין גם של עצמים לא סדירים או קטנים, מה שמבטיח ששום דבר לא "יחמוק" בין הקרניים.
חיווי ויזואלי: החיישנים מצוידים בנוריות LED שמאפשרות לטכנאי לראות במבט מהיר אם החיישן עובד כראוי או אם יש תקלה (למשל, חסימה של הקרניים או זיהוי כשל).
עמידות: למרות הגודל הקומפקטי, הם מתוכננים לעבודה בסביבות תעשייתיות (עם דירוג הגנה IP62), מה שמבטיח שהם לא יושפעו מאבק קל או סביבת עבודה אופיינית.
בעולם של תכנון מכונות (Machine Design), כל מילימטר קובע. היתרונות בשימוש בסדרה דקה כמו ה-OAP הם:
חיסכון במקום: מאפשר להקטין את הממדים הפיזיים של המכונה כולה מבלי לוותר על יכולות הניטור.
התקנה קרובה לאזורי סכנה: בזכות הגודל הקומפקטי, ניתן להציב את החיישן קרוב מאוד לנקודת ה"צביטה" או לאזור המסוכן, מה שמאפשר תגובה מהירה יותר לבטיחות.
פשטות אינטגרציה: הגודל הקטן מקל על תכנון מתקני ההרכבה (Brackets) והופך את התחזוקה לפשוטה יותר, כי החיישן לא בולט החוצה ולא מפריע לגישה למכונה.
שימושים נפוצים:
זיהוי אובייקטים על מסועים (Conveyors).
בקרת נוכחות בתוך תאים רובוטיים קטנים.
זיהוי יציאה של חלקים ממכונות אריזה או עיבוד שבבי.
הערה חשובה: למרות שסדרת ה-OAP מספקת הגנה וזיהוי מצוינים, חשוב לוודא לפני השימוש אם מדובר בחיישן בטיחותי (Safety-rated) שמאושר לעצירת מכונות לפי תקנים בינלאומיים (כמו Type 4), או בחיישן תפעולי/לוגי (Operational) המיועד לזיהוי חלקים בלבד. אם המטרה היא הגנה על חיי אדם, תמיד יש לוודא שיש להם את הסמכות הבטיחות המתאימות.
הנתון המרשים ביותר כאן הוא העובי: 13 מ"מ.
המשמעות: בקווי ייצור מודרניים, השטח הפנוי סביב המכונה יקר מפז. עובי כזה מאפשר "להטמיע" את החיישן בתוך גוף המכונה מבלי שהוא יבלוט החוצה ויהיה חשוף לפגיעות, או להציב מספר חיישנים זה לצד זה בצפיפות גבוהה כדי ליצור "מסך" רב-כיווני.
השימוש בפלסטיק הנדסי מסוג ABS:
יתרונות: קל משקל (מונע עומס על הזרועות המכניות שמחזיקות אותו), עמיד בפני כימיקלים (חשוב בסביבת עבודה עם נוזלי קירור או שמנים), וזול יותר לייצור לעומת גופי אלומיניום.
עלות-תועלת: המבנה הזה הופך את הסדרה לפתרון תחרותי במיוחד עבור פרויקטים שבהם נדרשים עשרות חיישנים על אותה מכונה.
הבחירה בין דגם לטווח ארוך לדגם לטווח קצר היא קריטית לדיוק:
OAP-4004 (טווח 0.1-5 מטר): מיועד לניטור שטחים גדולים, כגון זיהוי אובייקטים שנכנסים לאזור עבודה של תא רובוטי שלם.
OAP-4004S (טווח 0.1-2 מטר): מיועד לדיוק גבוה. בטווח קצר יותר, החיישן יכול לזהות שינויים עדינים יותר במיקום האובייקט מבלי להיות מושפע מרעשים סביבתיים מרוחקים.
הנתון החשוב ביותר כאן הוא ה-Beam Pitch (מרווח בין קרניים) וה-Resolution (רזולוציה):
| דגם | גובה חישה | מספר קרניים | מרווח קרניים (Pitch) |
| OAP-4004 | 120 מ"מ | 4 | 40 מ"מ |
| OAP-4008 | 280 מ"מ | 8 | 40 מ"מ |
| OAP-2008 | 140 מ"מ | 8 | 20 מ"מ |
| OAP-2016 | 300 מ"מ | 16 | 20 מ"מ |
מה זה אומר? ככל שה-Beam Pitch קטן יותר (למשל 20 מ"מ לעומת 40 מ"מ), החיישן מסוגל לזהות עצמים קטנים יותר.
המלצה: אם אתה צריך לזהות חלקים קטנים במיוחד, דגמי ה-OAP-20xx (עם מרווח של 20 מ"מ) יהיו מדויקים יותר וימנעו מצבים שבהם אובייקט קטן "משתחל" בין הקרניים ללא זיהוי.
בדגמי ה-NK/PK, האותיות מייצגות את סוג היציאה:
NK: יציאת NPN (ממתג לקו ה-0V).
PK: יציאת PNP (ממתג לקו ה-24V).
חשוב: וודא שהבקר שלך (PLC) מוגדר לקבל את סוג האות המתאים (NPN או PNP) כדי למנוע נזק או חוסר תגובה.
האם אתה מנסה להחליט בין דגם ה-OAP-4008 ל-OAP-2016 עבור יישום ספציפי במכונה שלך?
