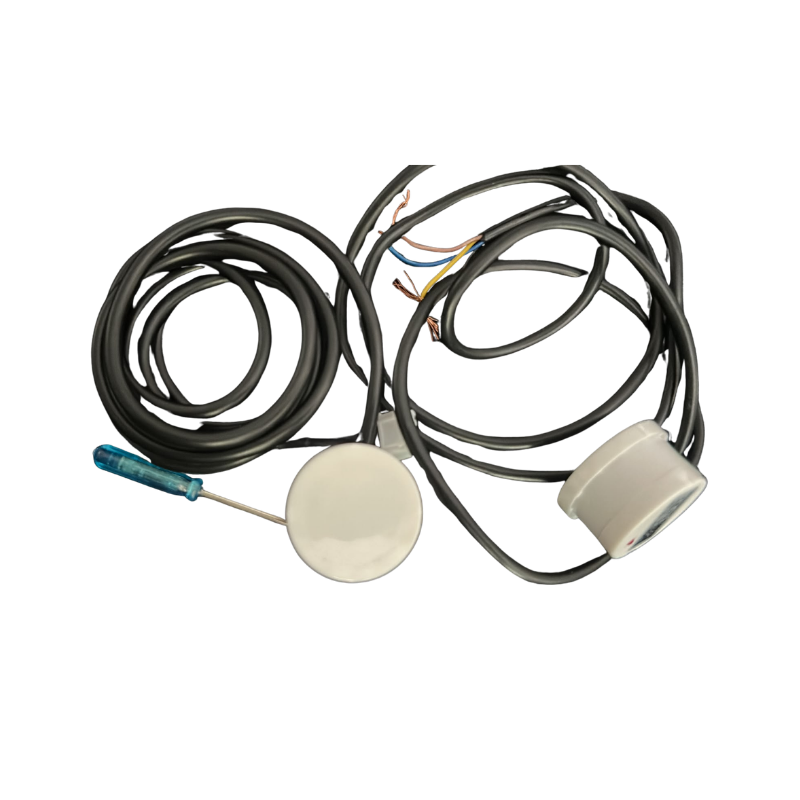

סדרת חיישני הגובה נוזל מדובר בסדרה של חיישני מפלס חכמים ללא מגע, המבוססים על טכנולוגיית חישה קיבולית.

להלן עיקרי הדברים מתוך דף הנתונים, מתורגמים ומסוכמים לעברית:

1. הבחנה בין דגמים (Output Interfaces)

דף הנתונים מדגיש שקיימות ארבע גרסאות שונות בהתאם לסוג היציאה הנדרש עבור המערכת שלך:

• -V: יציאת מתח (High/Low Level).

• -NPN: יציאת NPN (מתאים לחיבורי בקרים סטנדרטיים).

• -PNP: יציאת PNP.

• -RS485: יציאת תקשורת נתונים (RS485).

2. תכונות טכניות בולטות

• ללא מגע: החיישן מותקן על הדופן החיצונית של המיכל. הוא אינו בא במגע עם הנוזל, מה שמונע קורוזיה ומאפשר מדידת נוזלים אגרסיביים (חומצות/בסיסים חזקים).

• חומר המיכל: מתאים למיכלים לא-מתכתיים בלבד (פלסטיק, זכוכית, קרמיקה וכו’).

• עובי דופן: מסוגל לחדור דרך דפנות בעובי של עד 20 מ”מ.

• דיוק: רמת דיוק של ±1.5 מ”מ.

• עמידות: תקן IP67 (עמיד למים ואבק).

• טווח טמפרטורות: עבודה בטווח רחב של -20°C עד +105°C.

3. משמעות צבעי החוטים (לדגמי המתח/NPN/PNP)

לפי המסמך, החיבור הסטנדרטי הוא:

• חום (Brown): VCC (ספק כוח, לרוב 5V-24V).

• צהוב (Yellow): Output (יציאת האות).

• כחול (Blue): GND (אדמה/מינוס).

• שחור (Black): COM/Signal Option (משמש לבחירת מצב העבודה – Normally Open או Normally Closed).
