OMRON לפני הקודים האלו, המשמעות משתנה מהקשר של ציוד כבד (מחפרים) לרכיבי אוטומציה ובקרה תעשייתית.

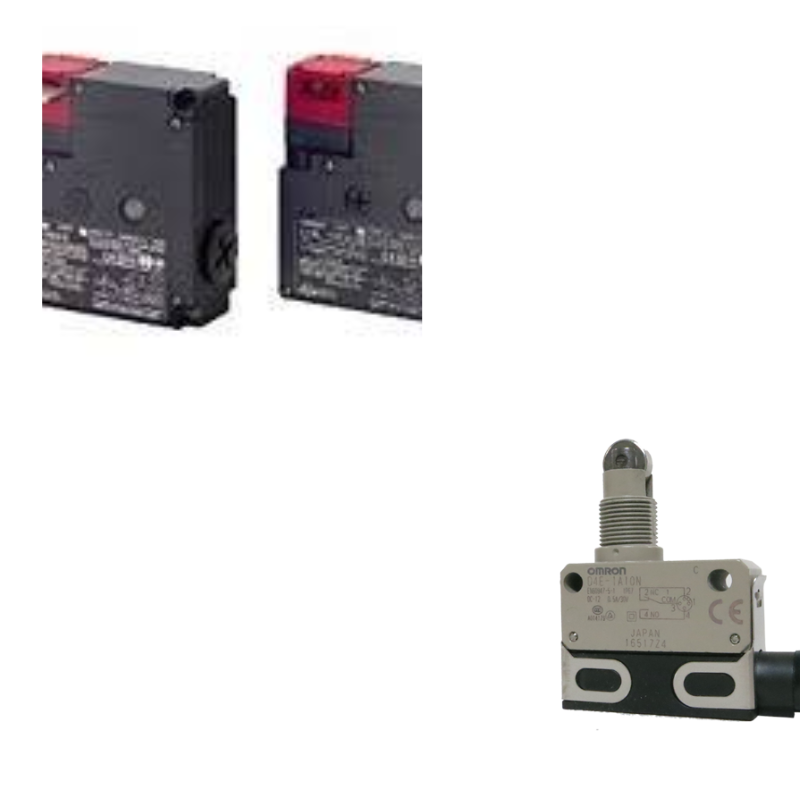

סדרת Omron D4 מתייחסת למפסקי גבול (Limit Switches) או מפסקי בטיחות. האותיות הנוספות מציינות את המבנה הפיזי, סוג הראש (מפעיל) ותצורת המגעים של המפסק.
יבוא ציוד OMRON סנסורים גששים בקרים מסכים ממסרים פיקוד ובקרה אספקה רשמית בעולם יבוא מקביל מיבואן לצרכן בפחות מחיר COC ויעוץ מקצועי ותמיכה טכנית חינם.
להלן תרגום/פירוש המונחים בהקשר של רכיבי Omron:
| קוד | פירוש טכני (באנגלית) | משמעות בעברית |
| D4MC | Limit Switch (General Purpose) | מפסק גבול כללי |
| D4NL | Safety Door Switch (Locking) | מפסק בטיחות לדלת (עם נעילה) |
| D4C | Compact Enclosed Switch | מפסק אטום קומפקטי |
| D4E | Compact/Economical Switch | מפסק קומפקטי/חסכוני |
| D4DS | Small Safety Door Switch | מפסק בטיחות קטן לדלת |
| D4SL | Slide Key Safety Switch | מפסק בטיחות עם מפתח החלקה |
| D4N | Safety Limit Switch | מפסק גבול בטיחותי |
| D4NR | Roller Lever Type (Safety) | מפסק בטיחות עם זרוע גלגלת |
D4MC: זוהי סדרה פופולרית של מפסקי גבול תעשייתיים בעלי גוף יצוק, המיועדים לעמידות גבוהה בסביבת עבודה קשה.
D4NL / D4DS / D4SL: אלו הם מפסקי בטיחות (Safety Switches). ה”L” בדרך כלל מסמלת Locking (נעילה) – מנגנון שמונע פתיחה של דלת מכונה בזמן שהיא פועלת.
D4C / D4E / D4N: אלו סדרות של מפסקים המיועדים לחללים צפופים יותר, כאשר ה-D4N היא סדרה ורסטילית מאוד עם מגוון רחב של ראשים (זרועות, גלגלות, פינים).
הערה חשובה: אם מדובר ברשימת מלאי או תיאור טכני של רכיבים חשמליים, הקודים הללו מציינים סוגים שונים של מפסקי קצה. כל דגם מתוכנן ליישום שונה (למשל: זיהוי מיקום של מסוע, נעילת דלת הגנה, או זיהוי הגעה לנקודת קצה).
האם אתה מנסה להזמין חלק חילוף ספציפי או לבצע התקנה של מערכת הגנה בטיחותית?
מהם הסדרות המובילות והדגמים ?
סדרה ותיקה ונפוצה מאוד של מפסקי קצה קומפקטיים בעלי עמידות גבוהה לתנאי סביבה (לרוב דרגת אטימות IP67).
D4C-1620 / D4C-1320: מפסקי קצה מובילים עם מגוון ראשים (כגון מנוף גלגלת או פין דחיפה).
D4C-1000: דגמי בסיס לתצורות חיבור כבל שונות (כולל כבל יצוק מראש לעבודה בסביבה רטובה או רוויית שמן).
מפסקים בעיצוב צר במיוחד המיועדים להתקנה במקומות צפופים שבהם נדרשת אטימות גבוהה.
D4E-1A20N: דגם מוביל עם חיבור ברגים וראש פין גלגלת (Roller Plunger).
D4E-1B20N: דגם עם ראש פין גלגלת מוצלב (Crossroller Plunger).
D4E-1G20N: דגם מנוף גלגלת (Roller Lever).
מפסקים חזקים במיוחד עם גוף מתכתי מוקשח, עמידים בפני זעזועים ואבק.
D4MC-2020: הדגם הפופולרי ביותר בסדרה, כולל מנוף גלגלת קצר (Hinge roller short lever) וחיבורי ברגים.
סדרות תקניות למערכות בטיחות במכונות, המבוססות על מנגנון פתיחה חיובי (Direct Opening Mechanism).
D4N-1120 / D4N-2120: דגמים נפוצים עם מגעים של פתיחה חיובית (NC/NO) וראש פין או מנוף.
D4NR: גרסאות ייעודיות עם מנגנון נעילה מכני או כיווני זרימה שונים לעבודה תחת תקני בטיחות מחמירים.
מפסקי נעילה למכסה או דלת מכונה, הכוללים נעילה חשמלית (Solenoid Lock) למניעת פתיחה כל עוד המכונה פועלת.
D4NL-4CFA-B / D4NL-2DFA-B: דגמים מובילים הכוללים מנגנון נעילה בהספק מתח 24VDC ושחרור באמצעות סולונואיד, עם מספר מגעים בטיחותיים (כגון 3NC/1NC וכדומה).
גרסה קומפקטית וצרה במיוחד של מפסקי נעילה עם סולונואיד, המיועדת להתקנה על פרופילים צרים.
D4SL-N (דגמי הבסיס והתקעים): מובילים ביישומים שבהם מקום ההתקנה מוגבל אך נדרשת רמת בטיחות גבוהה (PLe / Category 4).
סדרה זו משויכת למשפחות מפסקי בטיחות קומפקטיים לדלתות (המהווים לרוב את דור הקודם או מקבילים לדגמי ה-D4GS-N הצרים), וכוללת דגמים המותאמים לתנועות ציר או הזזה קטנות עם מגעים אמינים במיוחד.
מפסקי גבול (Limit Switches) מבית חברת OMRON. בתעשייה, רכיבים אלו משמשים לזיהוי מיקום, גילוי פתיחת דלתות בטיחות או עצירת מכונות בנקודות קצה.
להלן הסבר על ההבדלים העיקריים והמאפיינים הטכניים של הסדרות:
כאשר ניגשים למפרט הטכני של סדרות אלו, אלו המדדים שתפגוש:
מנגנון פתיחה ישירה (Direct Opening Mechanism): זהו מאפיין בטיחותי. במקרה של ריתוך או הידבקות של המגעים הפנימיים, המנגנון הפיזי (הזרוע) “דוחף” את המגעים להיפתח בכוח, ובכך מבטיח שהמכונה תעצור. קיים בדגמי ה-Safety.
Actuator (מפעיל): זהו החלק שנוגע באובייקט הנע. סוגים נפוצים:
Roller Lever: זרוע עם גלגלת (הנפוץ ביותר).
Plunger: פין לחיצה (לדיוק גבוה בנקודת קצה).
Rod: מוט (לזרועות ארוכות).
דרגת הגנה (IP Rating): רוב הסדרות הללו מגיעות בתקן IP67, שמשמעותו הגנה מלאה מפני אבק ועמידות בטבילה זמנית במים (חשוב לסביבות עבודה רטובות או שמנוניות).
מגעים (Contacts): מצוינים בדרך כלל כ-NC (Normally Closed – סגור במצב מנוחה) או NO (Normally Open – פתוח במצב מנוחה). במפסקי בטיחות, תמיד משתמשים ב-NC כדי לוודא שאם חוט מתנתק, המכונה תיעצר (“Fail-safe”).
אורך חיים מכני: רוב הסדרות הללו מתוכננות למיליוני פעולות (למשל, 10 מיליון פעולות מכניות בסדרת D4MC).
D4N: שם הסדרה.
הספרות הבאות: מציינות לרוב את סוג המגעים, סוג הראש (הזרוע) ושיטת החיבור (כבל מובנה או מחבר M12).
המלצה: אם אתה מחפש להחליף רכיב קיים, המדריך הטוב ביותר נמצא על גוף המפסק עצמו (מדבקה או חריטה) שם מופיע המק”ט המדויק. המפרט הטכני המלא לכל דגם נמצא באתר Omron Industrial Automation.
האם יש דגם ספציפי מתוך הרשימה שאתה רוצה לדעת עליו יותר (כמו נתוני מתח או חיבור)?
