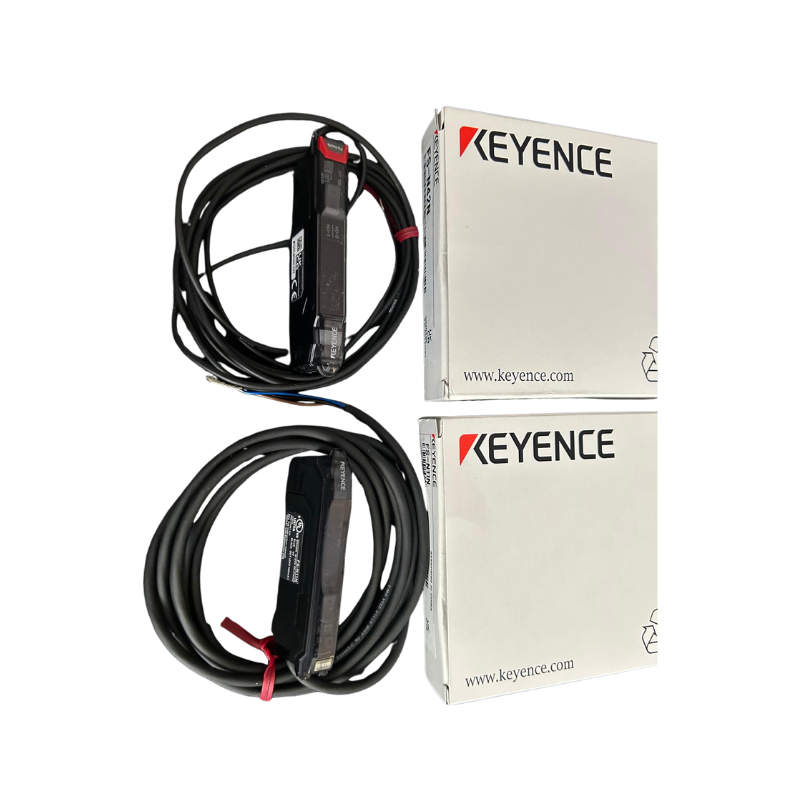

סדרות נפוצות ה-FS-N  PS-N FS-V30,FS-N40 של חברת Keyence היא משפחה של מגברי חיישן סיב-אופטי (Fiber Optic Amplifier) דיגיטליים, הנחשבים לסטנדרט גבוה מאוד בתעשיית האוטומציה.

יבוא ציוד KEYENCE סנסורים גששים בקרים מסכים ממסרים  פיקוד ובקרה אספקה רשמית בעולם יבוא מקביל מיבואן לצרכן בפחות מחיר COC ויעוץ מקצועי ותמיכה טכנית חינם.

בשונה מחיישן רגיל שבו האלקטרוניקה והעדשה נמצאים באותו גוף, כאן המערכת מפוצלת:

1. מבנה המערכת

• המגבר (Amplifier): זהו ה”מוח” שמותקן בדרך כלל על פס הדין (DIN Rail) בלוח החשמל. הוא מכיל את מקור האור (LED), את המעבד הדיגיטלי ואת הצג (OLED).

• ראש הסיב (Fiber Unit): סיב אופטי דק וגמיש שיוצא מהמגבר ומגיע לנקודת הזיהוי. הסיב הוא פאסיבי לחלוטין – הוא רק מעביר את האור מהמגבר לנקודת הקצה ובחזרה.

• היתרון: ניתן להשתמש בראשי סיבים קטנים מאוד במקומות צפופים, בסביבות עם חום גבוה, או במקומות עם הפרעות אלקטרומגנטיות (כי בסיב לא עובר חשמל).

2. למה החיישן הזה מיוחד (תכונות טכניות)

• יכולת פיצוי אוטומטית: אם מצטבר אבק על קצה הסיב, המגבר מזהה ירידה בעוצמת האור ומפצה על כך באופן אוטומטי (Auto-maintenance), מה שמונע תקלות בקו הייצור.

• דיוק גבוה: הסדרה מסוגלת לזהות עצמים זעירים במיוחד (ברמת המיקרונים).

• כיול בלחיצה אחת (One-Click Setup): ניתן לבצע כיול (למידת האובייקט) בלחיצת כפתור אחת, מבלי צורך בכיוונים ידניים מורכבים.

• עמידות: קיימים דגמים אטומים למים (IP66), מה שמאפשר שימוש בסביבות תעשייתיות רטובות או מאובקות.

3. איך פותרים תקלות בסדרה זו?

אם יש לך בעיה עם מערכת FS-N (למשל, היא לא מזהה אובייקט):

1. בדוק את הצג (OLED):

   • האם מופיעים קודים של שגיאות?

   • הסתכל על המספרים שעל הצג. כאשר אין אובייקט, המספר אמור להיות נמוך/גבוה (תלוי בשיטת הזיהוי) וכאשר מעבירים אובייקט – הערך אמור להשתנות משמעותית.

2. ניקוי הסיב: מכיוון שמדובר בסיב אופטי, הקצה שלו חייב להיות נקי. נקה את קצה הסיב בעדינות עם אוויר דחוס או מטלית לא סיבית.

3. כיול מחדש (Teaching):

   • נסה להעביר את האובייקט מול הסיב ולבצע תהליך “Teaching” פשוט (לרוב לחיצה על כפתור ה-SET או תהליך המוגדר במדריך למשתמש, כגון “2-point teaching”).

4. בדיקת תקינות הסיב: ודא שהסיב לא מכופף מדי (כיפוף חד מדי שובר את הליבה האופטית בתוך הכבל).

טיפ חשוב: המגבר הזה הוא דיגיטלי ומתקדם. אם הערכים על הצג לא משתנים כלל כשאתה מעביר יד מול הסיב, ייתכן שהסיב עצמו פגום או שהמגבר לא מוגדר נכון (למשל, נמצא במצב “נעילה”).

האם אתה רואה ערך מספרי כלשהו על הצג של המגבר? אם תכתוב לי את הדגם המדויק (למשל FS-N11, FS-N12P) ואת התנהגות הצג, אוכל להדריך אותך איך לבצע “איפוס” או כיול מהיר.

1. סדרת ה-FS-N (הסדרה העכשווית/מתקדמת)

זוהי סדרת הדגל הנוכחית של Keyence בתחום הסיבים האופטיים.

• מאפיינים: מציעה עוצמת אור גבוהה מאוד (TERA Power), מסך OLED לקריאה ברורה, ויכולת תחזוקה אוטומטית (מפצה על הצטברות אבק על קצה הסיב).

• FS-N40: זהו תת-דגם מתקדם בתוך סדרה זו. הוא נחשב ל-“Zero Line Type” – כלומר מיועד לחיבור צפוף של יחידות הרחבה על פס הדין ללא בזבוז מקום. הוא כולל ממשק משתמש אינטואיטיבי ותמיכה בקישוריות מתקדמת.

• שימוש: אידיאלי לקווי ייצור מהירים מאוד, זיהוי רכיבים זעירים (מיקרונים) וסביבות עבודה מאתגרות.

2. סדרת ה-FS-V30 (דור הביניים הקלאסי)

סדרה וותיקה יותר אך עדיין בשימוש נרחב מאוד במפעלים.

• מאפיינים: הציגה לראשונה את ה-Dual Digital Display (תצוגה כפולה המראה את הערך הנוכחי ואת ערך הסף בו זמנית), מה שהקל מאוד על הכיול.

• יכולות: כוללת פונקציות של Power Booster (הגברת עוצמה) ומהירות תגובה גבוהה מאוד.

• הבדל מה-FS-N: ה-FS-N החליפה אותה עם מסכי OLED בהירים יותר, טכנולוגיית זיהוי יציבה יותר וצריכת חשמל יעילה יותר.

3. סדרת ה-PS-N (חיישנים פוטואלקטריים מפוצלים)

חשוב לשים לב: סדרת ה-PS-N אינה סדרת סיבים אופטיים במובן הקלאסי (כמו ה-FS), אלא מגברים נפרדים לחיישנים פוטואלקטריים (Amplifier Separate Type).

• מבנה: כאן המגבר (היחידה האלקטרונית) נמצא רחוק מראש החיישן, אך הראש אינו “סיב אופטי” דק אלא גוף חיישן קטן שמתחבר בכבל חשמלי למגבר.

• יתרון: עמידות סביבתית גבוהה מאוד (לעיתים קרובות אטומים יותר) ואפשרות להארכת כבלים בקלות ללא אובדן עוצמה משמעותי כמו בסיבים אופטיים.

מגברי הסיב האופטי (Fiber Optic Amplifiers) של חברת KEYENCE מתחברים לראשי הסיב מסדרת FU ומהווים את “המוח” של המערכת – הם מעבדים את האות האופטי, ממירים אותם לאות חשמלי ומאפשרים הגדרות, תצוגה ובקרה.

להלן סקירה מקיפה של הסדרות שצוינו (PS-N, FS-V30, FS-N, FS-N4), הדגמים המרכזיים, ההבדלים ביניהן והיתרונות:

1. מהו סוג סדרת PS-N (הסדרה הבסיסית והאנלוגית הוותיקה) ?

• מהות הסדרה: מגברים פשוטים יותר, בדרך כלל ללא מסך כפול דיגיטלי מתקדם (משתמשים בחיווי חזותי בסיסי או פוטנציומטר לכוונון רגישות).

• דגמים בולטים: דגמי PS-N למיניהם (כגון PS-N1, PS-T1 וכדומה).

• יתרונות: עלות נמוכה יחסית, תפעול פשוט וללא צורך בהגדרות תכנות מורכבות.

• היכן בשימוש: מכונות פשוטות, בקרת נוכחות בסיסית במסועים שאינם דורשים דיוק קיצוני או מהירויות דגימה אסטרונומיות.

2. מהו סוג סדרת FS-V30 (סדרת הביניים הדיגיטלית הפופולרית) ?

• מהות הסדרה: סדרה דיגיטלית מתקדמת הכוללת מסך כפול (Dual Digital Display) המציג את הערך הנוכחי ואת ערך הסף בו-זמנית.

• דגמים בולטים: FS-V30 (יחידות בסיס והרחבה NPN/PNP).

• יתרונות: עוצמת הארה חזקה פי 64 מהדורות הישנים, מהירות תגובה גבוהה מאוד (עד 33 מיקרו-שנייה), ותכונת מעקב ערכים אוטומטית (Automatic Value Tracking)פופולרית למניעת שגיאות עקב הצטברות אבק לאורך זמן.

• היכן בשימוש: קווי ייצור מהירים, תעשיית האלקטרוניקה, בקרת איכות ואריזה שבהם נדרשת אמינות גבוהה לאורך זמן.

3. מהם סוגי סדרת FS-N (הסטנדרט התעשייתי המוביל כיום – Digital Fiber Optic) ?

• מהות הסדרה: הדור המתקדם והנפוץ ביותר כיום, המציע יציבות אופטית יוצאת דופן, חיסכון בחשמל ומגוון רחב של סוגי יציאות ומארזים.

• דגמים עיקריים בסדרה (חלוקה לפי סוג יחידה וחיבור):

  • יחידות ראשיות (Main Units):

    • FS-N11N / FS-N11P: יחידה ראשית סטנדרטית (כבל) עם יציאה אחת (NPN או PNP).

    • FS-N13N / FS-N13P: יחידה ראשית בעלת פונקציונליות גבוהה ו-2 יציאות (Dual Output).

    • FS-N11CN / FS-N11CP: דגמים עם מחבר מהיר (M8 Connector) במקום כבל קבוע.

    • FS-N15N / FS-N15P: יחידות אטומות למים בתקן קיצוני של IP66 (אינן ניתנות לחיבור שרשראי עם מגברים נוספים).

  • יחידות הרחבה (Expansion Units – מתחברות בצידי היחידה הראשית לחסכון בחיווט):

    • FS-N12N / FS-N12P: יחידת הרחבה סטנדרטית (כבל) עם יציאה אחת.

    • FS-N14N / FS-N14P: יחידת הרחבה מתקדמת עם 2 יציאות.

    • FS-N12CN / FS-N12CP / FS-N14CP: גרסאות הרחבה עם מחבר M8.

• יתרונות: כיול בלחיצה אחת (One-Touch Calibration), תאורת LED מרובעת רביעית בעלת עוצמה אדירה (MEGA Power Mode), ועמידות גבוהה להפרעות אור חיצוניות (עד 30,000 לוקס).

• היכן בשימוש: כמעט לכל יישום תעשייתי מתקדם – שילוב במכונות אריזה, תעשיית הרכב, חדר נקי, וקווי ייצור אוטומטיים מורכבים.

4. מהם סוגי סדרת FS-N4 / FS-N40 (הדור החדש והמתקדם ביותר – OLED & TERA Power) ודגמים הבולטים ?

• מהות הסדרה: האבולוציה החדשה ביותר של מגברי הסיב האופטי, המשלבת מסך OLED מתקדם ועוצמת שידור חזקה במיוחד.

• דגמים בולטים: סדרת FS-N40 ומגברים נלווים.

• יתרונות:

  • עוצמת TERA Power: עוצמת אור חסרת תקדים המאפשרת חדירת לכלוך קשה במיוחד או עבודה עם סיבים ארוכים מאוד.

  • מסך OLED: תצוגה ברורה, חדה וקריאה במיוחד מכל זווית צפייה גם בתנאי תאורה קשים במסך המכונה.

  • חיווי חזותי מתקדם (Fiber Unit Indicator): זיהוי מהיר של מצב הסיב והמגבר ישירות על גבי הגוף לחסכון משמעותי בזמני תחזוקה.

• היכן בשימוש: יישומים מאתגרים במיוחד שבהם נדרשת זמינות מקסימלית (Zero Downtime), תנאי אבק כבדים, ומערכות אוטומציה מתקדמות (Industry 4.0).

סיכום ההבדלים העיקריים:

להלן הדגמים המובילים והנפוצים ביותר בכל אחת מסדרות מגברי הסיב האופטי של KEYENCE:

1. סדרת PS-N (מגברים אנלוגיים בסיסיים)

• הדגמים המובילים:

  • PS-N1 / PS-N11: יחידות בסיס אנלוגיות סטנדרטיות (בתצורת NPN) המיועדות לבקרת נוכחות פשוטה ללא מסך דיגיטלי.

2. סדרת FS-V30 (סדרת הביניים הדיגיטלית עם מסך כפול)

• הדגמים המובילים:

  • FS-V31 / FS-V31P: יחידות הבסיס הנפוצות בסדרה (NPN או PNP) עם מסך LED כפול דיגיטלי.

  • FS-V32 / FS-V32P: יחידות ההרחבה המובילות המאפשרות חיבור שרשראי (Cascade) ליחידה הראשית לחסכון בחיווט.

3. סדרת FS-N (הסטנדרט התעשייתי המוביל – Digital Fiber Optic)

• הדגמים המובילים:

  • FS-N11N / FS-N11P: יחידת הבסיס הסטנדרטית והנפוצה ביותר בתעשייה כיום (NPN או PNP עם כבל קבוע ויציאה אחת).

  • FS-N13N / FS-N13P: יחידת הבסיס המתקדמת הכוללת 2 יציאות (Dual Output) המאפשרות זיהוי כפול או התראות תחזוקה.

  • FS-N12N / FS-N12P: יחידת ההרחבה הסטנדרטית (יציאה אחת) המתחברת בשרשראי ליחידה הראשית.

  • FS-N14N / FS-N14P: יחידת הרחבה מתקדמת בעלת 2 יציאות.

  • FS-N11CN / FS-N11CP: גרסאות ראשיות המצוידות במחבר מהיר (M8 Connector) במקום כבל קבוע.

4. סדרת FS-N40 (הדור החדש – מסך OLED ועוצמת TERA Power)

• הדגמים המובילים:

  • FS-N40 / FS-N41: יחידות הבסיס המתקדמות המשלבות מסך OLED צבעוני וחד, חיווי חזותי מתקדם על גוף המגבר, ועוצמת הארה חסרת תקדים (TERA Power) לטיפול ביישומים המאתגרים ביותר בתעשייה
