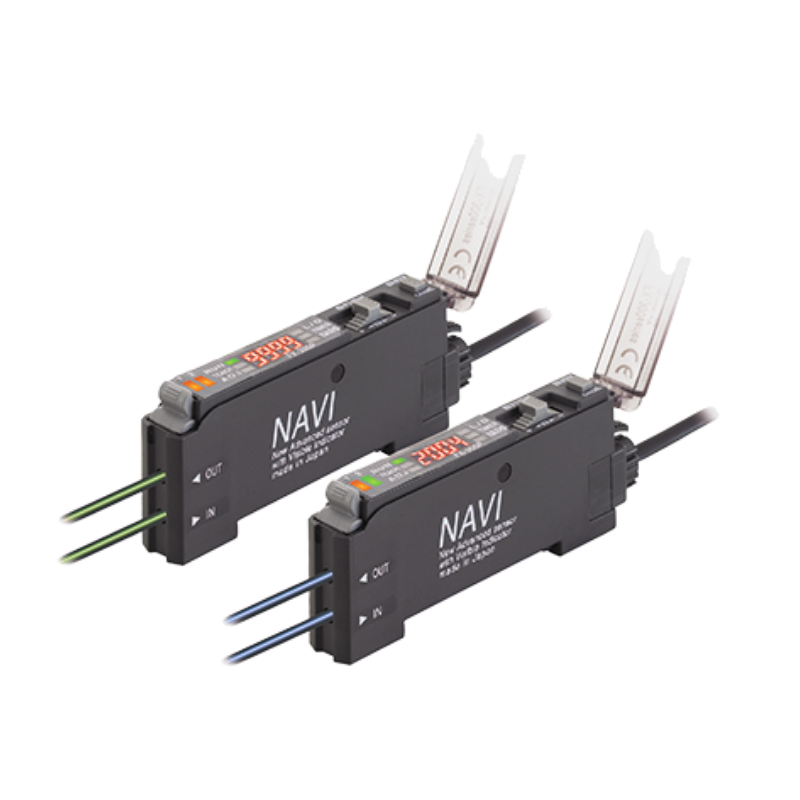

מאפיינים מרכזיים של הסדרה FX 300,FX500,FX-400,FX-100

• תצוגה דיגיטלית כפולה (Dual Display): המכשיר מציג בו-זמנית שני נתונים על גבי המסך:

  • הערך הנוכחי (Current Value – באדום): עוצמת האור שנקלטת ברגע זה בסיב.

  • ערך הסף (Preset Threshold Value – בירוק): הנקודה שמעליה (או מתחתיה) החיישן ישנה את מצב המוצא החשמלי שלו.

• טווח רגישות ענק ומתכוונן: הסדרה מציעה 4 מצבי עבודה המשפיעים על מהירות התגובה ומרחק הזיהוי:

  • H-SP (מהירות שיא): זמן תגובה של $65\ \mu\text{s}$ (מיקרו-שניות) – לזיהוי רכיבים זעירים הנעים במהירות מטורפת.

  • FAST (מהיר): זמן תגובה של $150\ \mu\text{s}$.

  • STD (סטנדרטי): זמן תגובה של $250\ \mu\text{s}$.

  • LONG (טווח ארוך): זמן תגובה של $2\text{ ms}$ – להגברת עוצמת האור המקסימלית וזיהוי למרחקים גדולים או בסביבה מלוכלכת.

• מניעת הפרעות הדדיות אופטית: כאשר משרשרים מספר מגברים זה לצד זה על מסילת דין (DIN Rail), הם מתקשרים ביניהם אופטית דרך הדופן של המכשיר. מנגנון זה מונע מסיב אחד להפריע לסיב של המגבר השכן (תומך בעד 4 מגברים במצב FAST, ועד 16 מגברים במצב LONG).

שיטות כיול וכיוונון רגישות (Teaching Modes)

במקום בורר אנלוגי שמסובבים עם מברג, הכיול בסדרת FX-300 מתבצע בצורה דיגיטלית חכמה באמצעות כפתור ה-“TEACH”:

1. כיול ב-2 נקודות (2-Point Teaching):

   • לוחצים פעם אחת על לחצן ה-TEACH כאשר אין חפץ מול הסיב.

   • מניחים את החפץ מול הסיב ולוחצים שוב על לחצן ה-TEACH.

   • המחשב הפנימי מחשב אוטומטית את נקודת האמצע המדויקת ביותר (הערך הירוק).

2. כיול אוטומטי בתנועה (Window / Auto-Teaching):

   • מתאים כאשר קו הייצור נע במהירות ולא ניתן לעצור חפץ ספציפי מול העינית.

   • לוחצים לחיצה ארוכה על לחצן ה-TEACH בזמן שהחפצים עוברים על המסוע, והמכשיר דוגם את רמות המינימום והמקסימום של האור ומקייל את עצמו לבד.

3. כיוונון עדין ידני:

   • ניתן לשנות את ערך הסף (המספר הירוק) בכל שלב בצורה ידנית קלה על ידי לחיצה על מקשי החצים לכל כיוון.

פונקציות מתקדמות

• מצב חיסכון באנרגיה (ECO Mode): מאפשר לכבות את התצוגה הדיגיטלית במהלך עבודה שוטפת כדי לחסוך בצריכת החשמל של לוח הפיקוד.

• נעילת מקשים (Key Lock): מונע ממפעילי מכונה בקו הייצור לשנות בטעות את ערכי הכיול של החיישן (הפעלה/ביטול על ידי לחיצה סימולטנית על חץ למעלה וחץ למטה יחד עם לחצן ה-MODE).

• פונקציית טיימר (Timer Function): כולל השהיית הפעלה (ON-delay), השהיית ניתוק (OFF-delay) או פולס קבוע (One-shot) – מאפשר להתגבר על קריאות שווא זמניות או להאריך את אות היציאה עבור בקרים (PLC) איטיים.

מגברים אופטיים דיגיטליים (Digital Fiber Amplifiers) המשולבים עם סיבים אופטיים מהווים את הפתרון המתקדם ביותר לקن קטגוריית החיישנים הפוטו-אלקטריים המזעריים. השילוב בין ראש סיב אופטי זעיר (המוצב באזור המדידה) לבין מגבר דיגיטלי חכם (המוצב בארון הבקרה או על פס DIN) מאפשר עמידה בתנאי סביבה קשים, זיהוי עצמים מיקרוסקופיים ועבודה במהירויות גבוהות במיוחד.

להלן פירוט מלא של הדגמים המרכזיים בסדרות FX-100, FX-300, FX-400 ו-FX-500, ההבדלים ביניהם, יתרונות השימוש והיישומים התעשייתיים שלהם.

1. מהם פירוט הסדרות והדגמים המרכזיים ?

א. איזה סוגי סדרת FX-100 (הדגם הקומפקטי והחסכוני) ?

• דגמים עיקריים: FX-101, FX-102 (בגרסאות NPN / PNP). PANASONIC

• מאפיינים: סדרה בסיסית וצרה במיוחד (רוחב של כ-9 מ”מ בלבד), המיועדת לתת מענה פשוט, אמין ובעלות נמוכה ליישומים סטנדרטיים. כוללת תצוגה דיגיטלית כפולה (ערך נוכחי וסף).

ב. איזה סוגי סדרת FX-300 (הסדרה הרב-תכליתית) ?

• דגמים עיקריים: FX-301, FX-305 (בגרסאות LED אדום, ירוק, כחול ואינפרא-אדום).

• מאפיינים: סדרה פופולרית מאוד המציעה גמישות התאמה גבוהה הודות לאפשרויות צבעי תאורה שונים (למשל נוריות כחולות או ירוקות לזיהוי סימוני צבע מדויקים על גבי רקעים מורכבים).

ג. איזה סוגי סדרת FX-400 / FX-410 (סדרת הפשטות והחיווט המהיר) ?

• דגמים עיקריים: FX-411, FX-412 (לרוב מגיעים עם לחצנים ייעודיים או פוטנציומטר סיבובי רב-סיבובי קל לתפעול).

• מאפיינים: שמים דגש על יציבות תאורה ארוכת טווח באמצעות מעגלי APC (Auto Power Control) ומענה נוח למשתמש המעדיף הגדרה מהירה ללא תפריטים מורכבים.

ד. איזה סוגי סדרת FX-500 (סדרת הדגל עתירת הביצועים) ?

• דגמים עיקריים: FX-501, FX-502 (וגם סדרות המשך מתקדמות כמו FX-550 התומכות בפרוטוקול IO-Link).panasonic

• מאפיינים: סדרת העילית המציעה רגישות קיצונית, זמן תגובה מהיר במיוחד של עד 25 מיקרו-שניות (μs), ויציבות אופטית אבסולוטית המונעת סטיות בין חיישנים שונים.

2. מה השוני בין הסדרות? (טבלת השוואה)

3.באיזה יתרונות השימוש במגברים אופטיים דיגיטליים ?

• הפרדת ראש החיישן מהאלקטרוניקה: ראש הסיב האופטי אינו מכיל רכיבים אלקטרוניים או חשמליים, ולכן הוא עמיד בפני שדות מגנטיים חזקים (כמו במערכות ריתוך אינדוקציוני), סביבות רטובות, טמפרטורות גבוהות או אזורים נפיצים.

• חיווט טור-הורי חכם (Cascade): ניתן לחבר עד 16 מגברים שונים בצורה רצופה כך שגוף המגבר הראשון מעביר מתח ומידע ליתר המגברים, מה שמונע צורך בחיווט סבוך של ספקי כוח נפרדים לכל סנסור.

• שכפול הגדרות מהיר: אפשרות להעתיק את ערכי הסף והתצורות ממגבר ראשי למגברים המשניים בלחיצת כפתור או באמצעות תקשורת אופטית מובנית, מה שמקצר משמעותית את זמן ההשבתה בעת החלפת רכיב.

• פונקציות חכמות ותחזוקה מונעת: מעקב אוטומטי אחר ערכי הסף (Threshold Tracking) המפצה על הצטברות אבק או לכלוך לאורך זמן ומונע עצירות שווא של קו הייצור.

4. היכן נעשה השימוש? (דוגמאות יישום לתעשייה)

• תעשיית האלקטרוניקה והמיקרו-טכנולוגיה: זיהוי רכיבים זעירים כמו שבבים, רגליות של מעגלים מודפסים (SMD), או בדיקת נוכחות של חוטי זהב דקים בייצור רכיבים אלקטרוניים.

• תעשיית האריזה והפארמה: מניה מהירה של קפסולות תרופות או טבליות הנופלות במהירות עצומה בפסי ייצור פרמצבטיים, וכן זיהוי סימוני הדפס (Registration Marks) על גבי יריעות אריזה גמישות.

• קווי ייצור מהירים (High-Speed Sorting): מיון מוצרים נעים במהירות גבוהה על גבי מסועים, בהם נדרש זמן תגובה קצר משמעותית מחיישנים פוטו-אלקטריים רגילים.

• חללים צפופים ומאתגרים מנועית/מכנית: השחלת סיבים אופטיים דקיקים במקומות צרים שבהם חיישן רגיל (גדול מימדים) לא היה יכול להיכנס כלל (למשל בתוך מנגנוני מכונות אוטומטיות או זרועות רובוטיות

להלן הדגמים המובילים והנפוצים ביותר בסדרות מגברי הסיב האופטי (Fiber Optic Amplifiers) של פנסוניק (Panasonic / SUNX): FX-100, FX-300, FX-400, FX-500.

1. סדרת FX-100 (מגברי סיב אופטי קומפקטיים ובסיסיים)

סדרת FX-100 מציעה מגברים קומפקטיים וקלי משקל במיוחד, המשלבים תפעול פשוט (כפתור למידה/Teach) יחד עם ביצועים מהירים ואמינים לתעשייה הכללית.

• הדגמים המובילים:

  • FX-101 / FX-101P: הדגם הבסיסי והפופולרי ביותר בסדרה (יציאת NPN או PNP בהתאמה), מצוין לרוב יישומי האוטומציה הסטנדרטיים.

  • FX-102 / FX-102P: דגם בעל טווח פעילות ארוך יותר ויכולת זיהוי מהירה יותר, המותאם ליישומים מורכבים מעט יותר.

2. סדרת FX-300 (מגברי סיב אופטי דיגיטליים מתקדמים וחסכוניים)

סדרת FX-300 היא סדרה ותיקה ואמינה מאוד הכוללת תצוגה דיגיטלית כפולה (ערך נוכחי וערך סף), עם טכנולוגיית חיסכון בחשמל ואפשרויות תכנות רבות.

• הדגמים המובילים:

  • FX-301 / FX-301P: דגם הדגל הדיגיטלי הסטנדרטי, נפוץ בהמוניו בקווי ייצור אלקטרוניקה ואריזה הודות לדיוק הגבוה וקלות ההגדרה שלו.

  • FX-305 / FX-305P: דגם בעל טווח ארוך במיוחד ורזולוציה גבוהה, המיועד לעבודה עם סיבים ארוכים או עצמים קטנים במיוחד שקשה לזהות.

  • FX-311 / FX-311P: דגם מהיר במיוחד (High-speed response) המותאם לספירת חלקים בקצבים מהירים מאוד.

3. סדרת FX-400 (מגברי סיב אופטי מהירים ואולטרה-דקים)

סדרת FX-400 מתאפיינת בגוף צר במיוחד המאפשר חיסכון משמעותי במקום בארון הבקרה, לצד מהירויות תגובה גבוהות במיוחד.

• הדגמים המובילים:

  • FX-411 / FX-411P: הדגם המוביל בסדרה המשלב תצוגה דיגיטלית בסיסית וזמן תגובה מהיר מאוד של עשיריות מיקרו-שניה.

  • FX-421 / FX-421P: דגם משודרג הכולל פונקציות מתקדמות לדיוק ביישומים מהירים ומאתגרים.

4. סדרת FX-500 (מגברי סיב אופטי דיגיטליים עילית – Ultra High Performance)

סדרת FX-500 היא סדרת העילית של פנסוניק בתחום הסיבים. היא מציעה את הרזולוציה הגבוהה ביותר בשוק, זמן תגובה אולטרה-מהיר (עד 25 מיקרו-שניה), ויכולת ייצוב אור פנומנלית המונעת התראות שווא גם בסביבות רוטטות או עמוסות אבק.

• הדגמים המובילים:

  • FX-501 / FX-501P: הדגם המוביל והסטנדרטי בסדרה, כולל תצוגה דיגיטלית כפולה בעלת ניגודיות גבוהה וממשק חכם.

  • FX-502 / FX-502P: דגם מתקדם הכולל יציאות מרובות ויכולות חישוב או הגדרה מתקדמות (כגון לוגיקות פנימיות וחיבור לתקשורת חיצונית).
