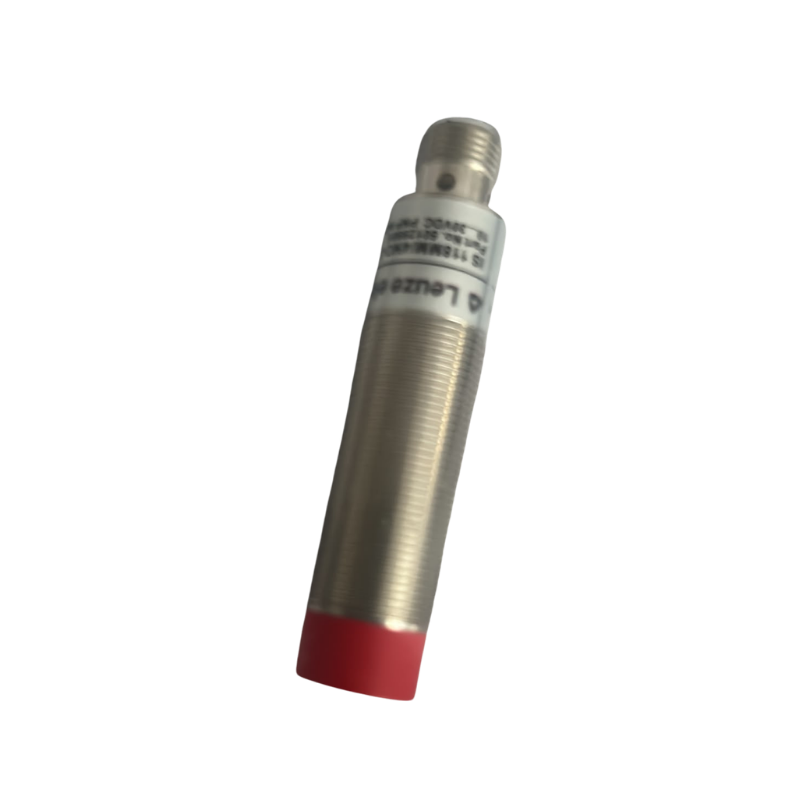

Leuze IS 118MM/4NO-16N-M12 הוא חיישן קרבה אינדוקטיבי (Inductive Proximity Sensor) המשמש בעולמות האוטומציה והתעשייה לזיהוי נוכחות של חלקי מתכת ללא מגע פיזי.
להלן הסבר על מאפייני המכשיר:
סדרת דגם: 118.
טווח גילוי (Sensing Range): 16 מ”מ (מרחק עבודה נומינלי).
אופן התקנה: Non-embedded (Non-flush) – החיישן אינו מיועד להרכבה בתוך המתכת (“בקו אפס”), אלא דורש אזור נקי מסביב לראש החיישן כדי לשמור על טווח הגילוי המוגדל שלו.
מבנה: גוף גלילי מתכתי (פליז מצופה ניקל) בקוטר M18.
חיבור חשמלי: מחבר תקני M12 (4 פינים).
יציאה (Output): טרנזיסטור מסוג PNP, מצב מגע Normally Open (NO) – כלומר, כשהחיישן מזהה מתכת, הוא סוגר מעגל ושולח אות “חיובי” (High).
מתח עבודה: 10 עד 30 וולט DC.
עמידות סביבתית: דירוג IP 67 (עמיד בפני אבק וחדירת מים בטבילה זמנית).
החיישן מייצר שדה אלקטרומגנטי בקצהו. כאשר עצם מתכתי נכנס לתוך השדה הזה, הוא משנה את התדר של השדה. האלקטרוניקה הפנימית מזהה את השינוי הזה ומפעילה את היציאה (הדלקת נורית חיווי ושליחת אות לבקר).
IS: Inductive Sensor (חיישן אינדוקטיבי).
118: קוטר הברגה M18.
4NO: יציאה מסוג NO (Normally Open).
16N: טווח גילוי 16 מ”מ, התקנה Non-flush (לכן ה-N).
M12: סוג החיבור.
חיישן הקרבה האינדוקטיבי Leuze IS 118MM/4NO-16N-M12 (מק”ט: 50129985):
מתח עבודה ($U_B$): 10 עד 30 וולט DC.
זרם יציאה מקסימלי: 200 mA.
סוג יציאה: טרנזיסטור PNP.
מצב מגע: Normally Open (NO) – “פתוח במצב רגיל”.
תדר מיתוג: 500 הרץ (Hz).
מפל מתח: $\leq 2\text{ V}$.
הגנות: הגנה מפני קצר, עומס יתר והיפוך קוטביות.
סדרה: 118.
טווח גילוי נומינלי ($S_n$): 16 מ”מ.
טווח עבודה אפקטיבי ($S_a$): 0 עד 12.8 מ”מ.
צורת התקנה: Non-embedded (לא שקוע) – דורש מרחב פנוי מסביב לראש החיישן.
מבנה: גלילי, הברגת M18 x 1 מ”מ.
מידות: קוטר 18 מ”מ, אורך 79 מ”מ.
חומר גוף: פליז מצופה ניקל.
חומר ראש הגילוי: פלסטיק (PBT).
משקל: כ-60 גרם.
חיבור חשמלי: מחבר M12, 4 פינים (זכר, A-coded).
דירוג הגנה: IP 67.
טמפרטורת עבודה/אחסון: 25°C- עד 70°C+.
חיווי: נורית LED צהובה המציינת מצב מיתוג.
כפי שמקובל במחברי M12 סטנדרטיים עם 4 פינים:
פין 1: מתח חיובי ($V+$).
פין 2: לא מחובר (n.c.).
פין 3: אדמה/מינוס (GND).
פין 4: יציאת אות (OUT 1).
הערה חשובה: בשל היותו מסוג Non-embedded, יש לוודא שהחלק הקדמי של החיישן מותקן ללא הפרעה של מתכות מסביב (לפחות ברדיוס המומלץ), אחרת טווח הגילוי עלול להשתבש.
